板框壓濾機板框和濾板的設計。板框壓濾機板框?yàn)V板，其實一種很簡單的結構，中間中空，就是有四根濾板拼接而成的一樣，中間很大的鏤空位置就是用于濾布與過濾液接觸的，鏤空的面積越大，濾布與過濾液接觸的面積也就越大，相應的板框式壓濾機的過濾效率也會成正比的增加。
而與濾板厚度相剩的空間就是用于存儲過濾時攔截下來的固體，同樣這個空間越大，存儲固體的能力也就越大，相應的板框式壓濾機同一個間隙循環處理的能力也就越強。在_的限度的預留濾布的面積時也要保持板框強大的壓力，既固體對濾板向外的壓力。
板框壓濾機實心濾板，兩面向內凹陷，底部有目數個盲點，底部有排出過濾液的管道。這樣讓濾板凹陷下去的目的就是為了進一步提高壓濾機的存儲能力，讓壓濾機的間隙工作循環的周期時間更長，底部的盲點就是為了增加濾板與固體之間的摩擦力，支持固體。底部的排水孔就是排出以過濾的液。

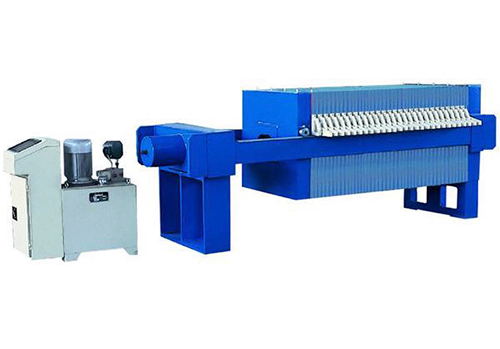

板框壓濾機_獨特之處就是采用濾板重疊式設計。我們都知道板框壓濾機設備的過 濾室是采用了多塊大小一樣的濾板在強大壓力作用下組成的，而對于濾板來說，除了構 建了過濾空間之外，還支撐起了濾布，讓濾布衣服于濾板壁上，從而為濾布發揮作用起 到了重要的意義，這樣單塊依附的濾布發揮的作用就相當于傳統過濾機一臺設備發揮的 作用，而板框壓濾機設備上使用的多塊濾板，所以就相當于將多臺的過濾機設備集中在了一臺板框壓濾機設備上，這樣_終造成了板框壓濾機設備縮小了設備空間，更增加了 設備的過濾效率。
其次，板框壓濾機_獨特之處就是使用了液壓系統供壓。對于板框壓濾機設備來說 ，設備為濾板提供的那個壓力是很重要的，不僅影響著過濾室的密閉效果，還影響著設 備的工作效率。而現在市場上板框壓濾機設備有93%的就是采用的液壓系統為設備提供 壓力，這樣使得設備所產生的壓力更加強大，更加的穩定，更加利于電子與力的交換， 從而為板框壓濾機設備自動智能化創造了必要條件。
