板框壓濾機過濾面積和洗滌面積如何計算.
有效過濾面積計算:
在板框壓濾機行業中,有效過濾面積是指在壓濾機設備中,過濾室的中所有濾板的壁面積總和之和。舉一個實例來說明,一臺1000系列板框壓濾機橫梁上有20張濾板,所以它的過濾面積就是1000mm*1000mm*20*2=40㎡,其中1000mm*1000mm就是每一塊濾板的面積,20是代表濾板的張數,而剩以2是因為板框壓濾機濾板兩面都是過濾面積。
但是板框壓濾機有效過濾面積與板塊壓濾機的有效過濾面積是有明顯的不同的,同一類型的板框壓濾機過濾面積是板框壓濾機的一半。因為板框壓濾機有一層濾板是用于鑲上濾布的板框,這樣的設計雖然可以提高壓濾機的過濾質量和存儲能力,但是減少了濾布依附于濾板壁的面積,所以板框壓濾機的有限過濾面積就減少了一半。
因此在實際中板框壓濾機與板框壓濾機的有效過濾面積的計算方法是不一樣的。
洗滌面積如何計算:
板框壓濾機濾餅洗滌時,將洗滌液用泵送入洗滌液管道,經濾框兩側之一的濾板上角暗孔流入濾板與濾布之間,洗滌液在壓強差推動下,穿過濾布、整個濾餅,再穿過另一側濾布,從另一側濾板下 部的濾液出口排出,此時,應關閉相鄰的另一個濾液出口。這種洗滌操作方式稱為橫穿洗滌法,主要目的是為了提高洗滌效果。板框壓濾機洗滌液的流經路徑為濾液流過路徑的2倍,所以洗滌速率應用式 計算。
洗滌結束之后,旋開壓緊裝置并將板框拉開,卸出濾餅,清洗濾布,重新裝合,進入下一個操作循環。

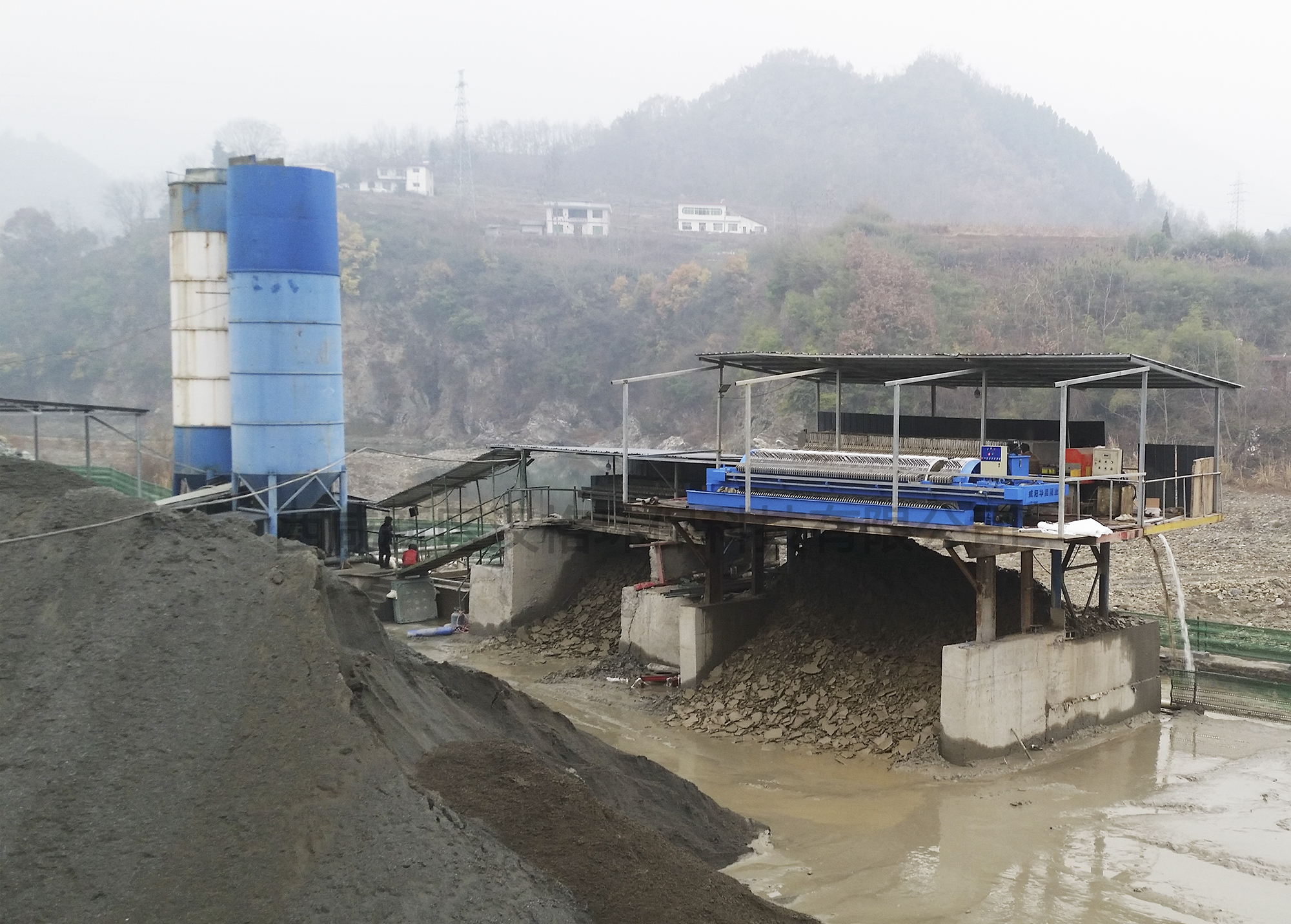

板框壓濾機工作現場

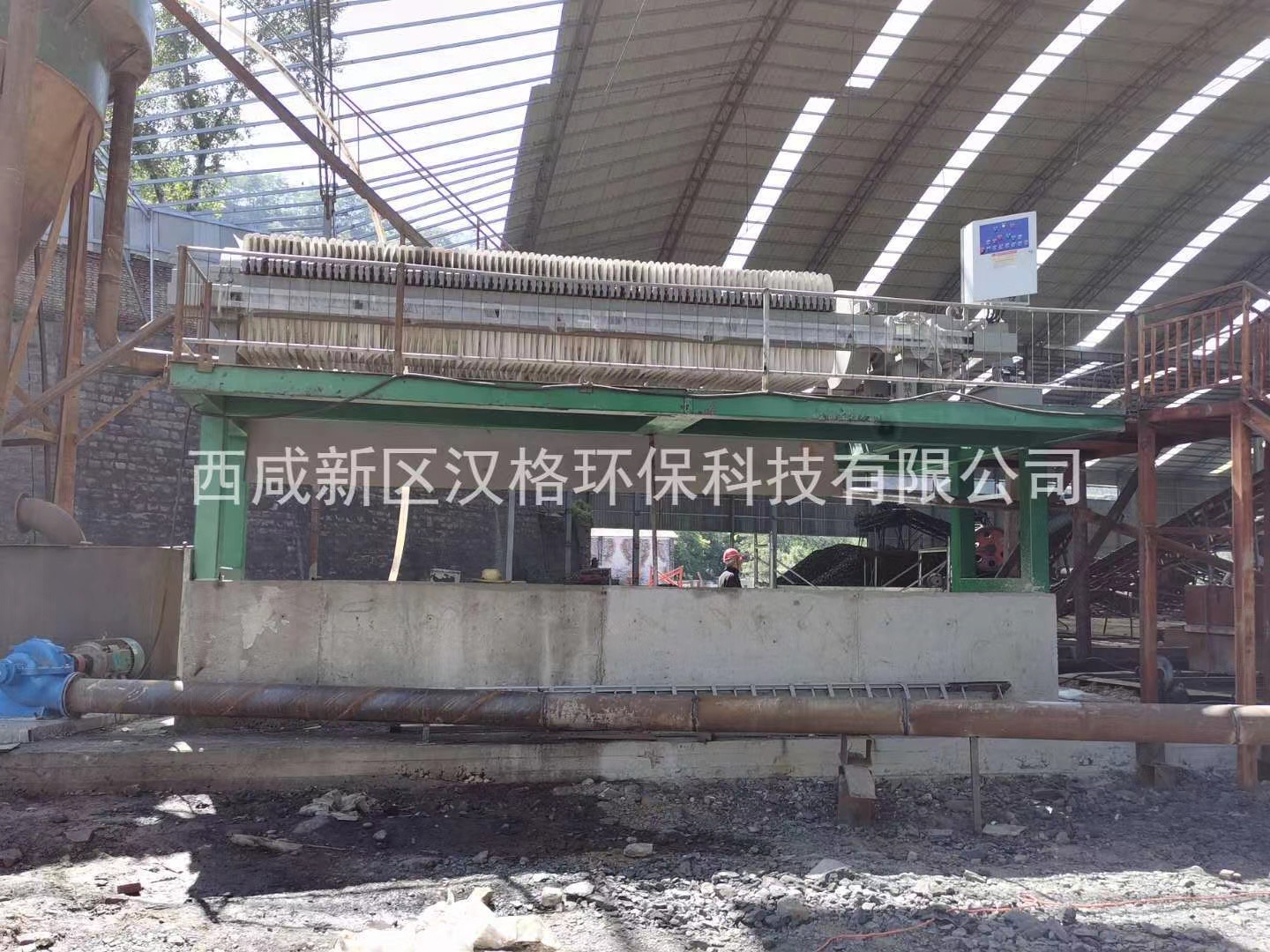

板框壓濾機工作現場
板框壓濾機發貨

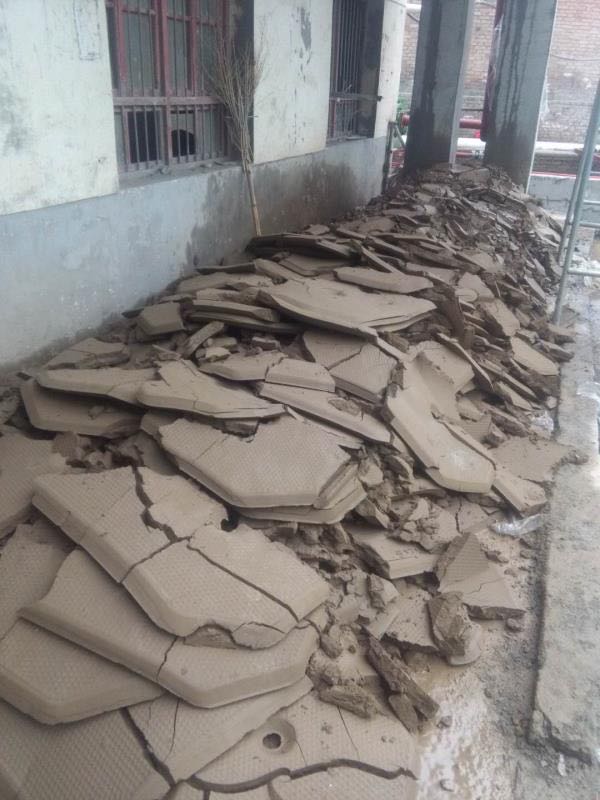

板框壓濾機泥餅處理效果

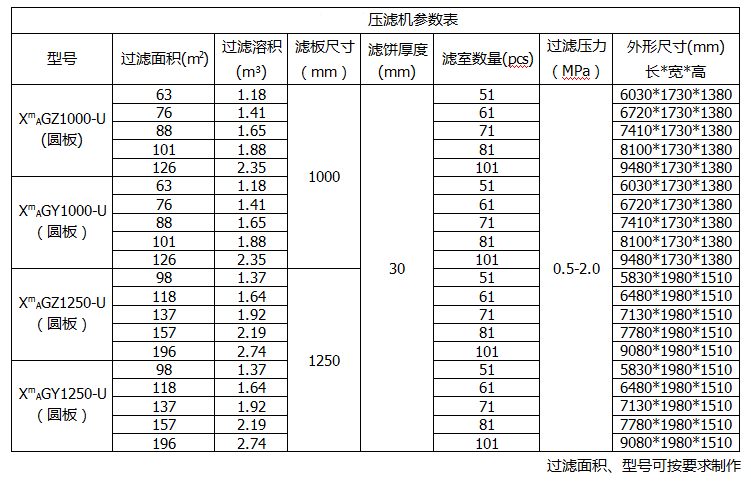

板框壓濾機參數
