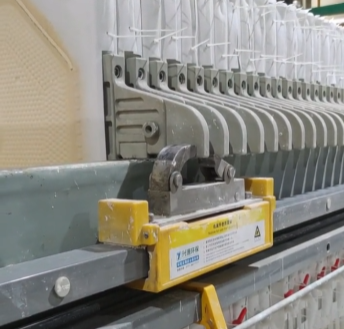

壓濾機的小車?yán)逅俣缺容^緩慢,影響生產效率,每拉到一個板它都要停頓幾秒鐘,這個在實際生產中完全不需要這么慢的。
之前維修過,是用變頻器來進行換象的拉板小車的速度可以通過調變頻器參數來實現,參照旁邊同型號的壓濾機。他的拉板小車速度明顯快了許多,遇到困難先不要亂打開控制柜,好好查看一下它的工作原理。這是一套采用西門子smart系列的小型控制系統,不帶人機界面,我們可以很清楚的看到PLC的輸出信號來回交替輸出。他們正是對應各自的中間繼電器,而這兩個繼電器是控制什么的呢?對照線號,順藤摸瓜找到了一套電磁換向閥,一個是拉板電磁閥,另一個是取板電磁閥,它們是被對應的中間繼電器控制著。讓我們?cè)俸煤每纯此麄兊膭?dòng)作邏輯?,F(xiàn)在再檢查一下柜子的按鈕。我們發現這個按鈕的線被拆除掉了,這個按鈕的正面寫的是什么呢?原來是拉板時間。那么按照我的理解,這個拉板時間應該是可調的,至于線被拆掉,應該是防止崗位公務操作把時間給調整了。先把線接上。我現在調試看看,按一下應該是增加一秒,先試試看。原來這個時間調整按鈕是可以調節的,拉板小車動作的速度明顯上來了。
