板框自動壓濾機

時間:2020-12-25 15:07:43 點擊:0

  一

  板框壓濾機結構組成

  板框壓濾機由五大部分組成:機架部分、過濾部分(濾板、隔膜板、濾布)、拉板部分、液壓部分和電氣部分。

  二、

  板框壓濾機的安裝與組成

  (一)、機器的安裝

  1、整機吊運

  機組吊運時,先將液壓站卸開,(如果機組較大,可將全部可移動的濾板卸下,以減輕起吊重量,注意切不可將濾板表面損傷,機架安裝好后,濾板按原來的順序放回)。起吊用的鋼絲繩應勾住主梁端吊孔起吊。吊運時必需找準重心,鋼絲繩選擇合理,鋼絲繩與設備接觸部位需用布或其它軟質材料。

  2、壓濾機的安裝

  -般情況下,壓濾機應水平地安裝于混凝土基礎結構加上,止推板支架用地腳螺栓固定,油缸座支腳不固定,(對部分油缸座與其支腳是分體式的機型,支腳要固定,但必須拆除油缸座與支腳間的連接螺栓以保證主梁在受力狀況下有-定的軸向位移)?;A(chǔ)應采用水凝二次灌漿而成,基礎平面需光滑,標高以卸渣操作方便為準,同時應考慮廠房下水溝的開設。安裝時機架應進行水平及對角線矯正。安裝地點離處理物料場地越近越好,為了卸料時便于操作,機架周圍留一米左右的空間。整機的底座應比基礎面高出-定尺寸,以便機下放置接液裝置。電氣控制箱應安裝在與腐蝕氣體隔離的操作室內,避免電器元件受損,影響正常工作。

  濾板的排列順序應以出場時的順序排列為準,不得隨意顛倒。尤其注意壓緊板端的墻板不得移至其他位置使用、濾布可用電烙鐵等專用工具燙料,以免濾布起毛邊。

  3、管路系統的安裝

  管線的安裝可根據管線布置圖并結合用戶單位現場實際情況進行安裝,但注意管線安裝的安裝、使用及維修必須方便,管線不得接錯,管線應盡量短。

  (三)、板框壓濾機的調試

  1、檢查整機

  (1)、將液壓站、電控箱擦干凈,油箱內部清洗干凈,檢查電源以及壓緊、回程油管是否安裝正確,電接點壓力表(DY).上下限壓力調定是否合適,電源線是安全合理。

  (2)、將機架、濾板、活塞桿擦干凈,檢查濾板排列是否整齊、正確;檢查濾布安裝有無折疊現象,如有,需展平。

  (3)、檢查進料、水洗、吹氣(如帶反吹系統)、出液、壓榨(壓榨機型)等管路、閥門的配置是否正確、合理。

  2、電控液壓調試

  (1).當以上所需檢直的各項目確認無誤后,向油箱內注入清清的液壓油至規.定油位,換通電源,點動“回程”按鈕,觀禁電機是否沿順時針方向正轉。然后,反時針方向能松高壓溢渡閥,按“壓幕”按鈕,調整高壓溢流閥至20左右然后使活塞反復走動數次,以排盡油缸內空氣。

  (2)、次壓緊時,將壓力調到

  10Mpa,壓緊后觀察機架各連接處是否正常,主梁是否變形。如一切正將壓力調到I5M0 20m0 2Mm每調高一次觀票一次。如有異常情況應按壓緊急停按鈕,并回程泄壓。查明原因后,重新誦試。

  (8)重新讓活基桿帶動壓緊板來回走動三次,查看油壓表上眼時是舌會自動得機。在保壓狀態下時,觀稟由壓下降情況,在次上壓時,壓力下降速度之

  80oin力為正常,當壓力降至電接點壓力表下限后,電機自動啟動上壓,第二次壓降速度≤lma/20min為正常。

  3、過濾部分調試.

  (1 )、壓緊濾板并保壓

  (2)、打開所有出液閥門,關閉水洗、吹氣(可洗機型)閥門,進料閥門打

  開四分之一左右,啟動進料泵,觀察濾液及進料壓力變化,如壓力超高,需打開

  回流管路上的閥門進行調節。由于濾布的毛細作用,剛開始過濾時,濾液稍許渾

  濁屬于正常現象。-般明流機型待過濾5-10分鐘后將進料閥門打開。暗流為

  10- 20分鐘。

  (四)、操作規程及使用方法

  拉板機型操作程序

  (1)壓緊濾板

  將“操作/保壓”開關撥到“操作”位置,按下“壓緊”按鈕,活塞桿前移,壓緊濾板,達到標定上限壓力25Mpa,電機自動關停。將“操作/保壓”開關撥到“保壓”位置上,壓濾機進入自動保壓狀態。

  (2)進料過濾

  進入保壓狀態后,檢查各管路閥門]開閉狀況,確認無誤后啟動進料泵,慢慢開啟進料閥,料漿即通過止推板上的進料孔進入各濾室,在規定壓力下實現加壓過濾,形成濾餅。

  (3)洗滌濾餅(適合于Uk型壓濾機)

  過濾完畢,洗滌水由洗滌孔通入各濾室內,滲過濾餅層,對濾餅進行洗滌。通過洗滌可進-步回收濾餅中的有效成份,或除去其中有害成分。若需對濾餅進

  行吹氣,則可從洗滌孔通入壓縮空氣,帶走濾餅中的部分水分。

  (4)松開濾板.

  將“操作/保壓”開關撥到“操作”位置,先按下“停止”按鈕,結束保壓狀態,按下“回程”按鈕,活塞回程,濾板松開?;钊赝说轿缓螅瑝壕o板觸及

  行程開關而自動停止,回程結束。

  (5) 拉板卸餅

  回程結束后,按下“拉板”按鈕,拉板系統開始動作,將濾板逐一拉開, 同時濾餅靠自重卸掉。拉辦時,可以暫停。由推拉桿控制拉板過程的停、進以保證卸料的順利進行。當拉板全部完成后,機械手會自動回退到油缸-端并停機。

  (6)清洗整理濾布

  拉板卸料后,殘留在濾布上的濾渣必須清理干凈,濾布應重新整理平整,開始下一工作循環。當濾布的截留能力衰退時,則需對濾布進行清洗或更換。

漢格環保壓濾機和壓濾機專用泵產品
華星佳洋壓濾機和壓濾機專用泵產品

洗沙現場
洗沙現場

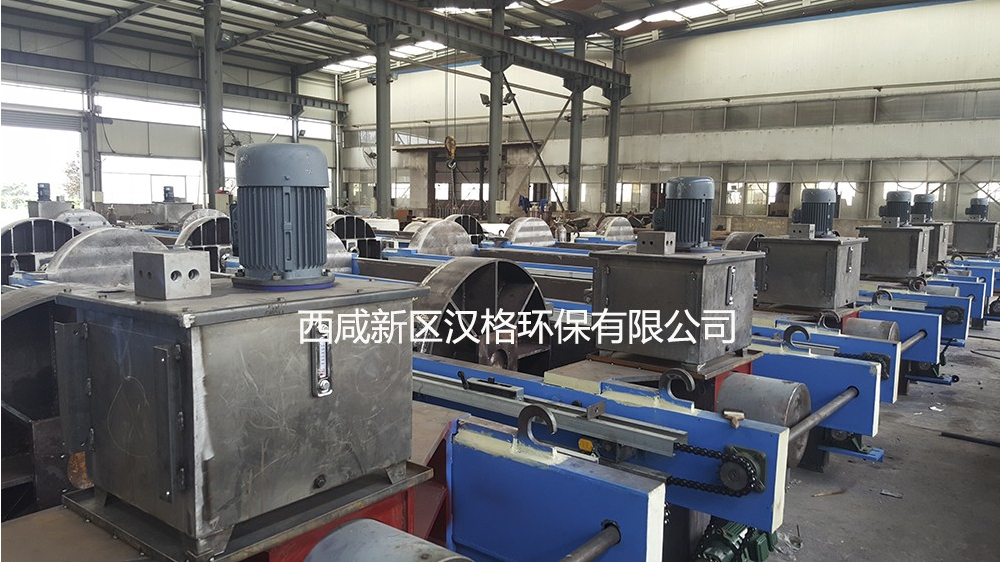

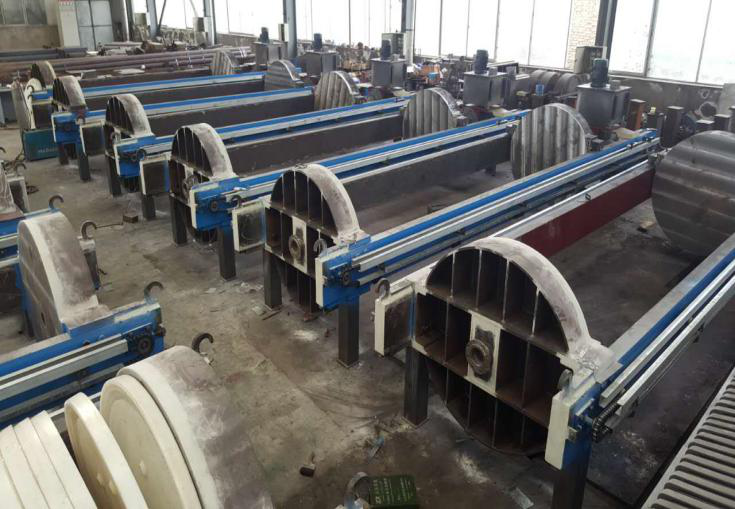

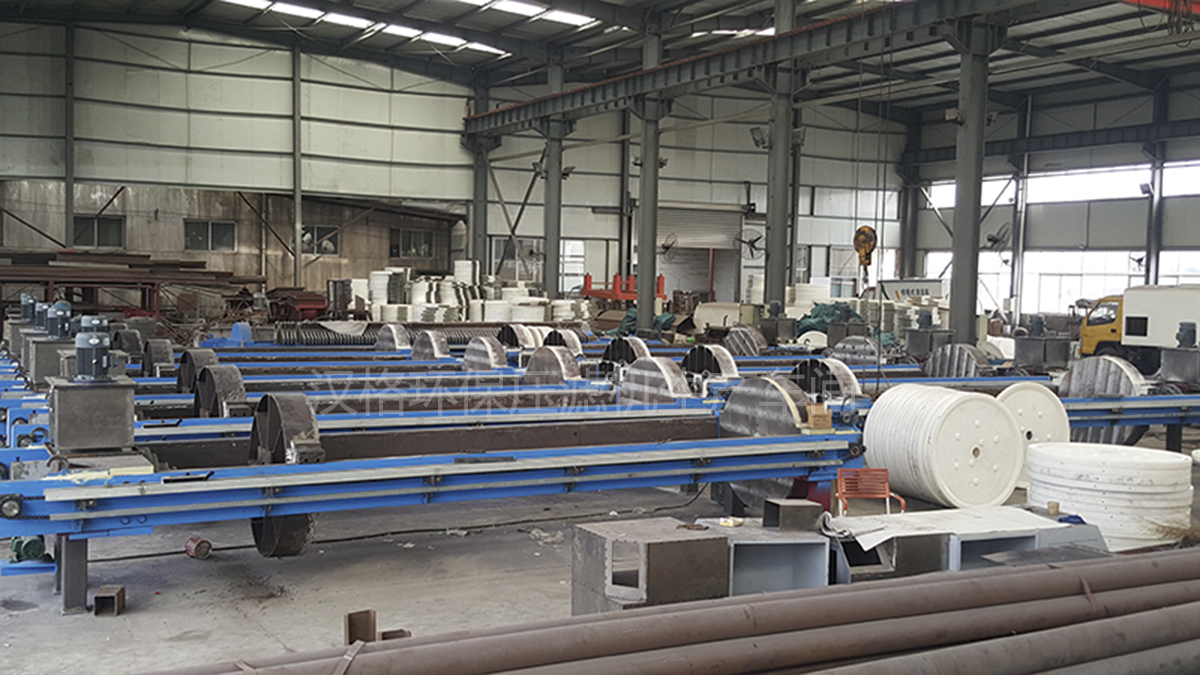

壓濾機生產廠家
壓濾機生產廠家

壓濾機生產廠家
壓濾機生產廠家

壓濾機生產廠家
壓濾機生產廠家

壓濾機生產廠家
壓濾機生產廠家

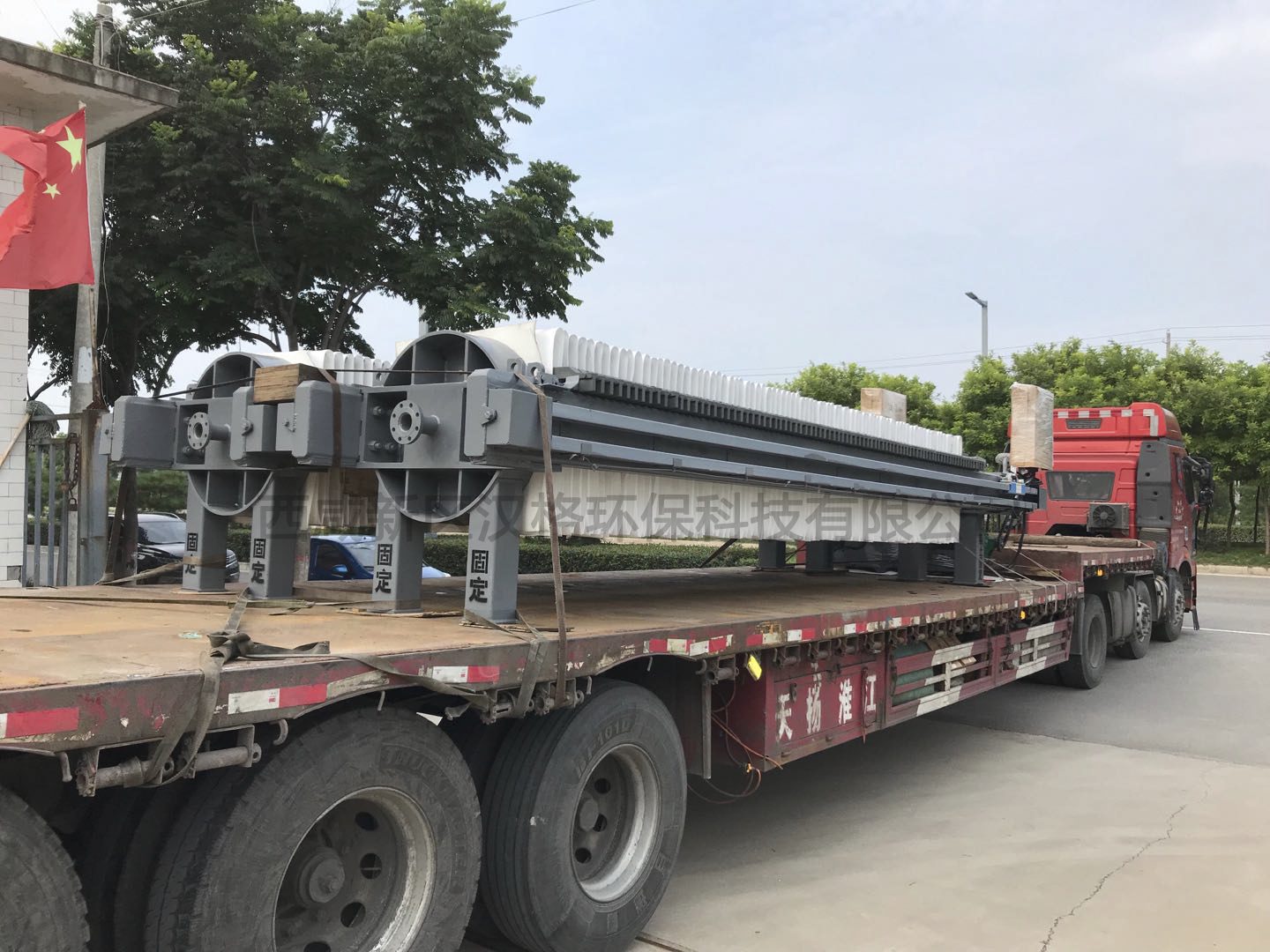

發貨圖片
發貨圖片

焊接用的大型焊接機
焊接用的大型焊接機

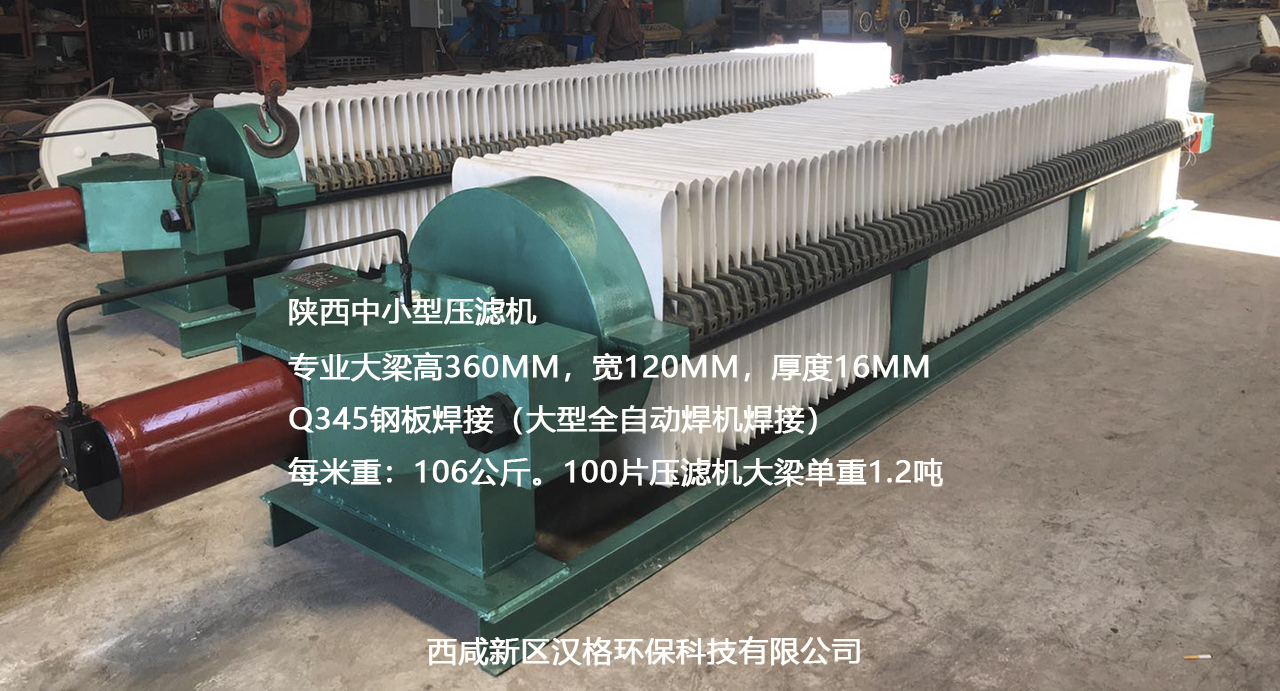

陜西壓濾機
陜西壓濾機

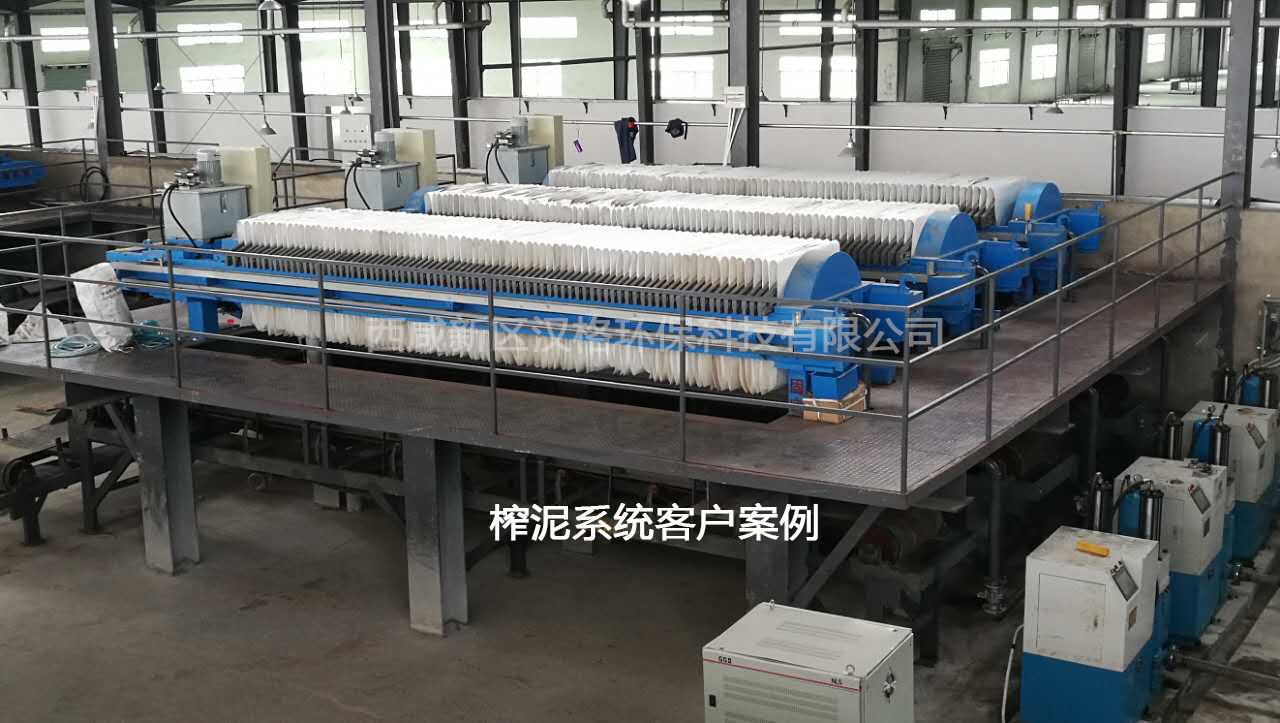

客戶案例
客戶案例

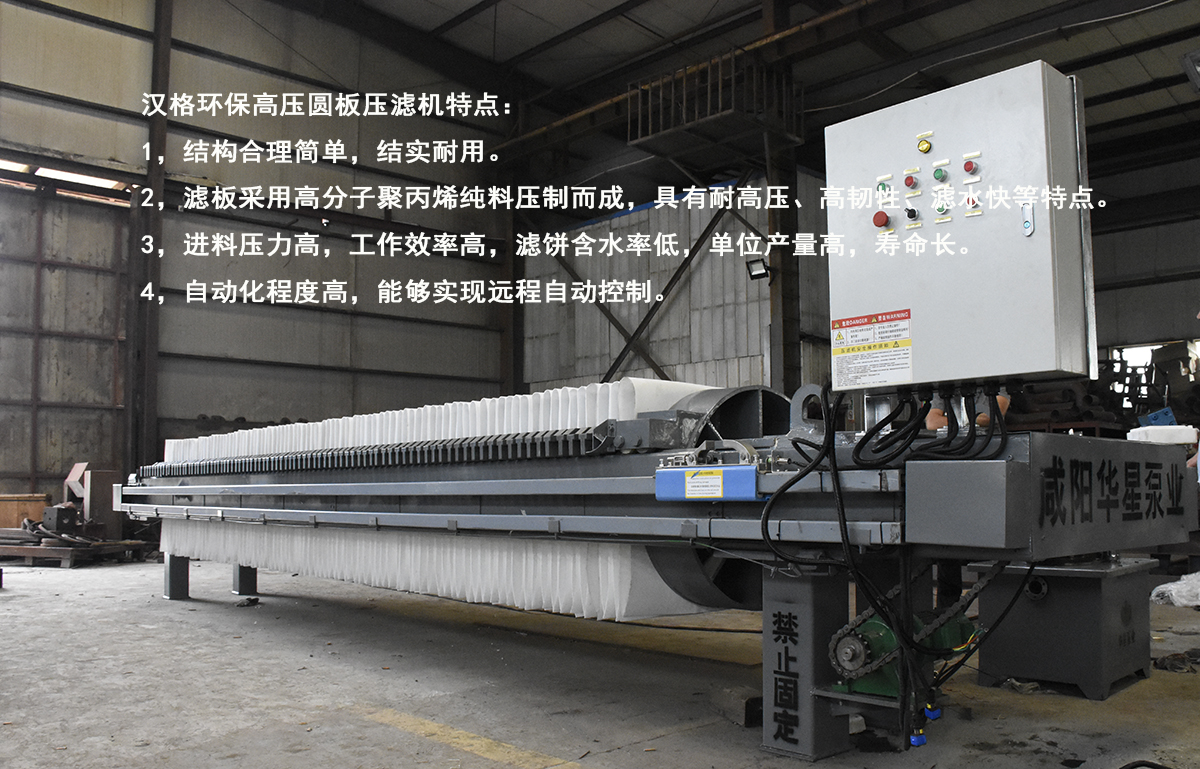

陜西壓濾機
