明流式壓濾機。板框式壓濾機在運行中主要靠液壓系統提供壓力，板框式壓濾機在運行一段時間后，液壓油的溫度會升高。如遇降雨，周圍的環境溫度會隨之降低，進而影響板框壓濾機液壓油溫度。在短時間內板框壓濾機液壓系統無法適應溫度的急劇變化，造成板框壓濾機供壓不穩定，影響板框壓濾機的運行質量。
在自動化工廠中，我們可以通過控制隔膜鼓起的壓力和持續時間來改變物料被擠壓的程度，因此隔膜壓濾機對比其他的過濾形式更加靈活。
1. 框架系統：
隔膜壓濾機的外觀與普通的板框過濾機類似，其框架系統的作用也類似：為液壓系統、濾板系統提供支撐。
在隔膜壓濾機的安裝過程中，框架系統的水平測量非常重要，因?yàn)V板組安放在兩邊的側軌上，濾板合并后其內部的空間形成待過濾物料的容器，如果框架前后或者左右不在水平要求的范圍內(一般為±3mm以內)，容器內的料位不水平，會導致日后生產時的過濾機產量下降，濾餅不均勻，難以掉餅，液相得率下降等現象。
2. 液壓系統
液壓系統是隔膜壓濾機的一個重要組成部分。通過主液壓油桿把濾板組壓緊，使濾板組內的腔體連接成連續的容器，為物料連續過濾提供條件。通過小液壓油桿組把濾板分組的拉開，減少過去板框過濾機人工拉板的勞動力。
3. 濾板濾布系統
一套隔膜壓濾機的濾板通常來說有四種類型，分別為頭板、尾板、膜板和腔板。濾布也會與濾板對應成以上的四種類型。

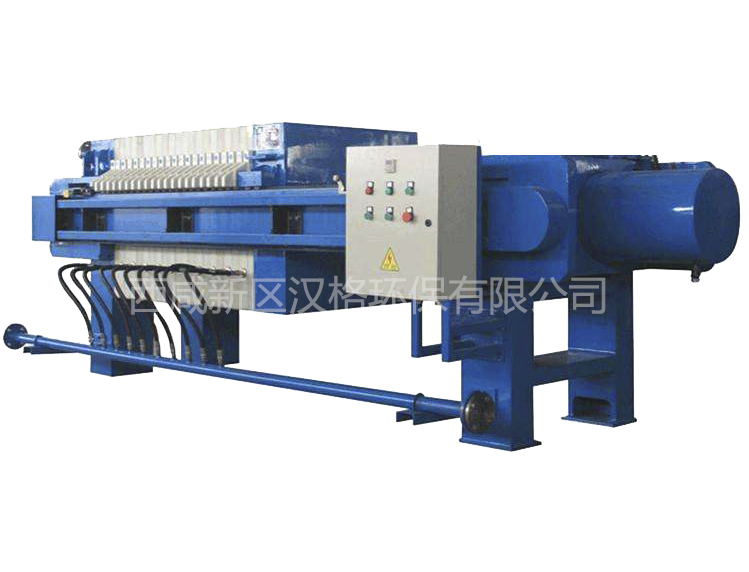

板框壓濾機由交替排列的濾板和濾框構成一組濾室。濾板的表面有溝槽，其凸出部位用以支撐濾布。濾框和濾板的邊角上有通孔,組裝后構成完整的通道，能通入懸浮液、洗滌水和引出濾液。板、框兩側各有把手支托在橫梁上，由壓緊裝置壓緊板、框。板、框之間的濾布起密封墊片的作用。
在濾布上形成濾渣，直至充滿濾室。濾液穿過濾布并沿濾板溝槽流至板框邊角通道，集中排出。過濾完畢，可通入清洗滌水洗滌濾渣。洗滌后，有時還通入壓縮空氣，除去剩余的洗滌液。隨后打開壓濾機卸除濾渣，清洗濾布，重新壓緊板、框，開始下一工作循環。
板框壓濾機對于濾渣壓縮性大或近于不可壓縮的懸浮液都能適用。適合的懸浮液的固體顆粒濃度一般為10%以下，操作壓力一般為0.3～0.6兆帕,特殊的可達3兆帕或更高。過濾面積可以隨所用的板框數目增減。板框通常為正方形，濾框的內邊長為 200～2000毫米，框厚為16～80毫米，過濾面積為0.5～1200平方米。板與框用手動螺旋、電動螺旋和液壓等方式壓緊。板和框用木材、鑄鐵、鑄鋼、不銹鋼、聚丙烯和橡膠等材料制造。
那些因素有會影響壓濾機有效過濾面積呢?我們今天就向大家介紹一下。
先影響壓濾機的有效過濾面積的就是慮室的慮壁的面積，這是壓濾機決定其自身的過濾面積的重要的因素。壓濾機的有效過濾面積直接表現就是壓濾機濾布面積，只有濾布與被過濾液接觸面積增加，壓濾機的有效過濾面積才有可能增加，而濾布在壓濾機的使用中，有必須依附在慮室的慮壁上，用于支持和固定濾布，慮板在慮室中就充當了慮壁的作用。所以要增加有效過濾面積就要增加慮壁的面積。
在增加慮壁的面積，我們通常可以采用兩種方式，一是增加壓濾機慮板的張數，二是增加了慮板單塊面積。所以壓濾機橫梁上采用有不同數量的慮板和不同大小慮板，如1000mm、1600mm這樣的慮板。
有效過濾面積在同一臺壓濾機設備上，不同時間是有一定的不同的。也就是說壓濾機在一個新的循環的工作中，隨著壓濾機內的過濾，內部的固體顆粒堆積在濾布上，隨著堆積的物越來越多，越來越厚，顆粒間的縫隙越來越小，壓濾機的有效過濾面積約會逐步的減少，這就是為什么壓濾機在使用過程中過濾效率會降低的原因。
總之，壓濾機的有效過濾面積是受到壓濾機的慮板張數和慮板的大小，以及過濾堆積物來決定的。
