一、自動廂式壓濾機簡介：
自動廂式壓濾機控制系統為機-電-液一體化設計，程控電控PLC程序調節器采用德國西門子公司產品(可正常運行30萬次無障礙)；預留DCS遠程集散接口。功能包括：自動控制進料、壓緊、松開、自動卸餅、接液翻板、自動移動功能等全過程控制，可程序自動操作也可手動操作，采用意大利迪美公司變頻電機拉板技術，既降低了故障率又減少了能耗。

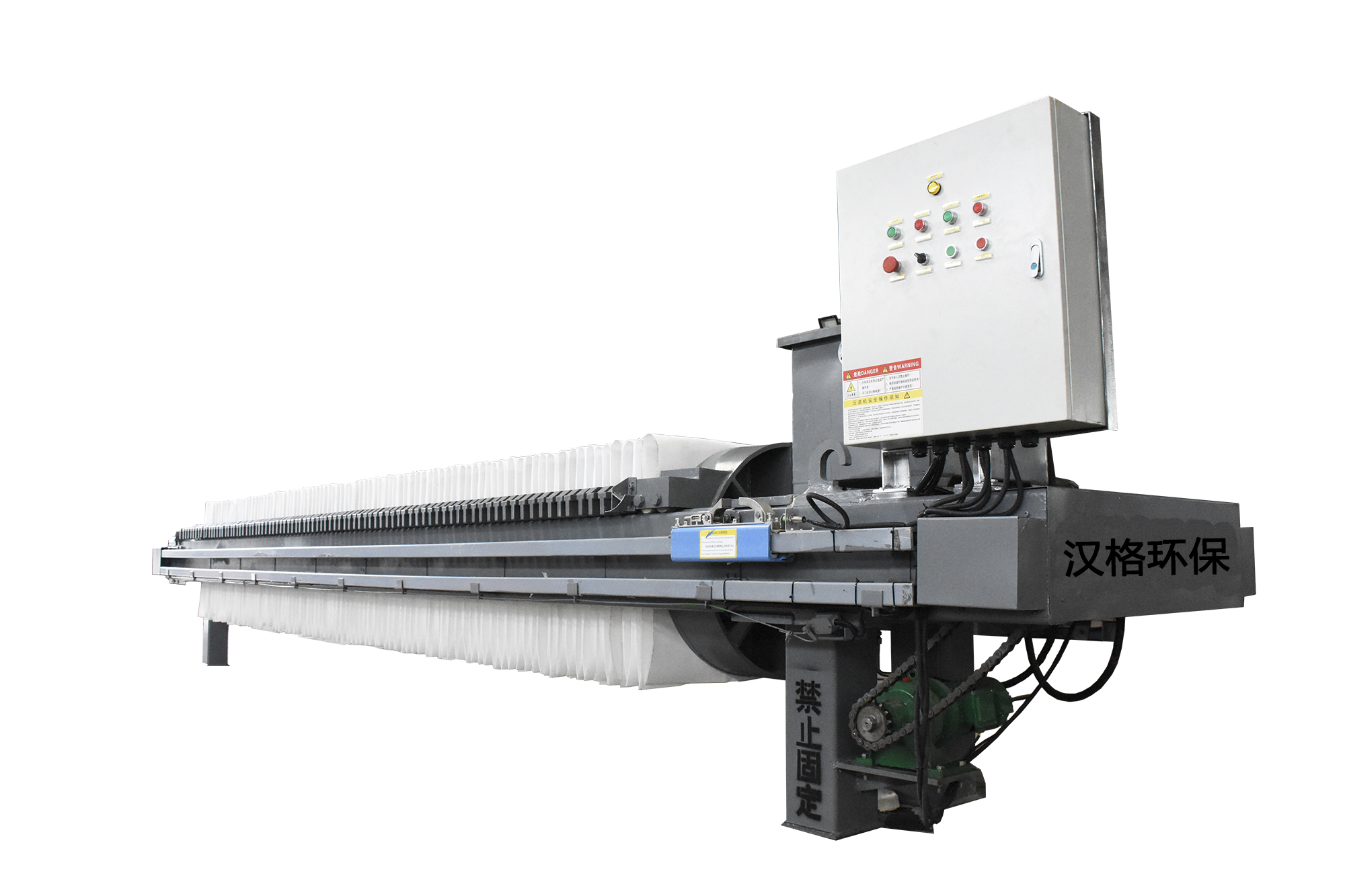

自動廂式壓濾機

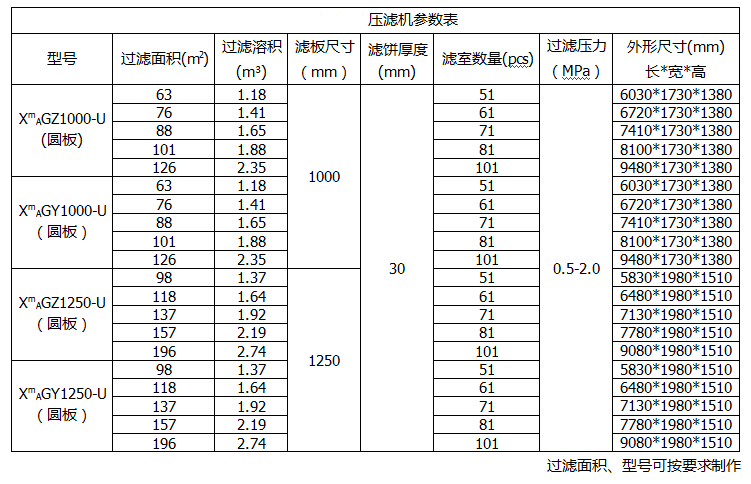

自動廂式壓濾機參數
二、自動廂式壓濾機結構與工作原理：
1.壓濾機由機架、濾板、壓緊系統(手動、機械、液壓三種形式)和電氣控制柜組成。
2.機架部分起支撐壓緊裝置和濾板的作用，由機座、推板、尾板和主梁組成。
3.濾板安裝在尾板和推板之間的主梁上，其間夾著濾布。
4.工作時，由壓緊裝置(油缸活塞桿或絲杠)推動推板，將位于推板和尾板之間的濾板和濾布?jí)壕o，被壓緊的濾板與濾板之間就形成了濾室，由料泵壓入的物料從尾板進料孔進入各個濾室，固體顆粒被截留在濾室內，并形成濾餅，液體則透過濾餅和濾布由出液孔排出機體外。若需要對濾餅進行洗滌，可用尾板上的洗液扣通入洗滌水對濾餅進行洗滌。同樣若需將濾餅吹開，可由洗液口通入壓縮空氣，將濾餅吹開
5.自動廂式壓濾機機架的結構與廂式壓濾機架相同，只有過濾部分是一板一框和濾布組成，板框空間是濾室。
6.壓濾機的液流形分為明流、暗流。明流是指濾液從每塊濾板的出液孔直接排出機外；暗流是指各塊濾板的濾液匯合起來由出液孔道排出機外。
三、自動廂式壓濾機的結構：
自動廂式壓濾機主要由三大部分組成，即：機架部分、過濾部分、壓緊裝置。壓濾機工作時，轉動手輪，通過小齒昏、大齒輪，帶動絲杠推動壓緊板，將位于壓緊板和止推板之間的濾板和過濾介質（濾布）壓緊，以保證帶有工作壓力的被過濾物料（料漿）在濾室內進行加壓過濾。
1.機架部分：機架構成壓濾機的基礎，用以支撐過濾機構、連接其它部件，它主要由止推板、壓緊 板、壓緊部分和主梁組成；
2.過濾部分：是由以一定次序排列在主梁上的濾板和夾在濾板之間的過濾介質（濾布）組成，形成 一個個過濾單元（濾室）；
3.壓緊部分：它是壓濾機的動力裝置，主要部件有小齒昏、大齒輪、絲杠等。整機結構設計合理，性能穩定可靠，操作簡單，維修方便，適用范圍廣，是懸浮液分離的理想設備。
【溫馨提示】網站中標識的介紹參數僅做參考，根據原料浮動及具體細節以來電咨詢?yōu)闇?zhǔn)，歡迎新老客戶來公司考察面談。全體員工竭誠為您服務！全國服務熱線：13891481115

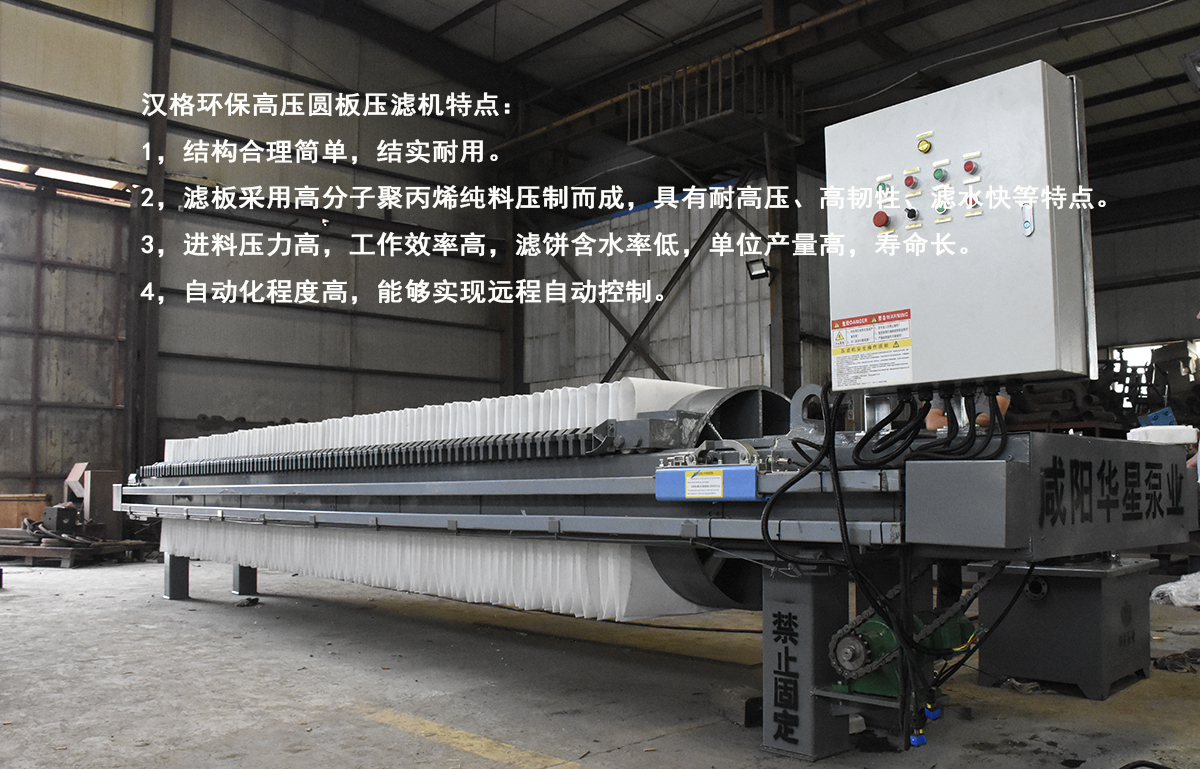

華星佳洋壓濾機和壓濾機專用泵產品

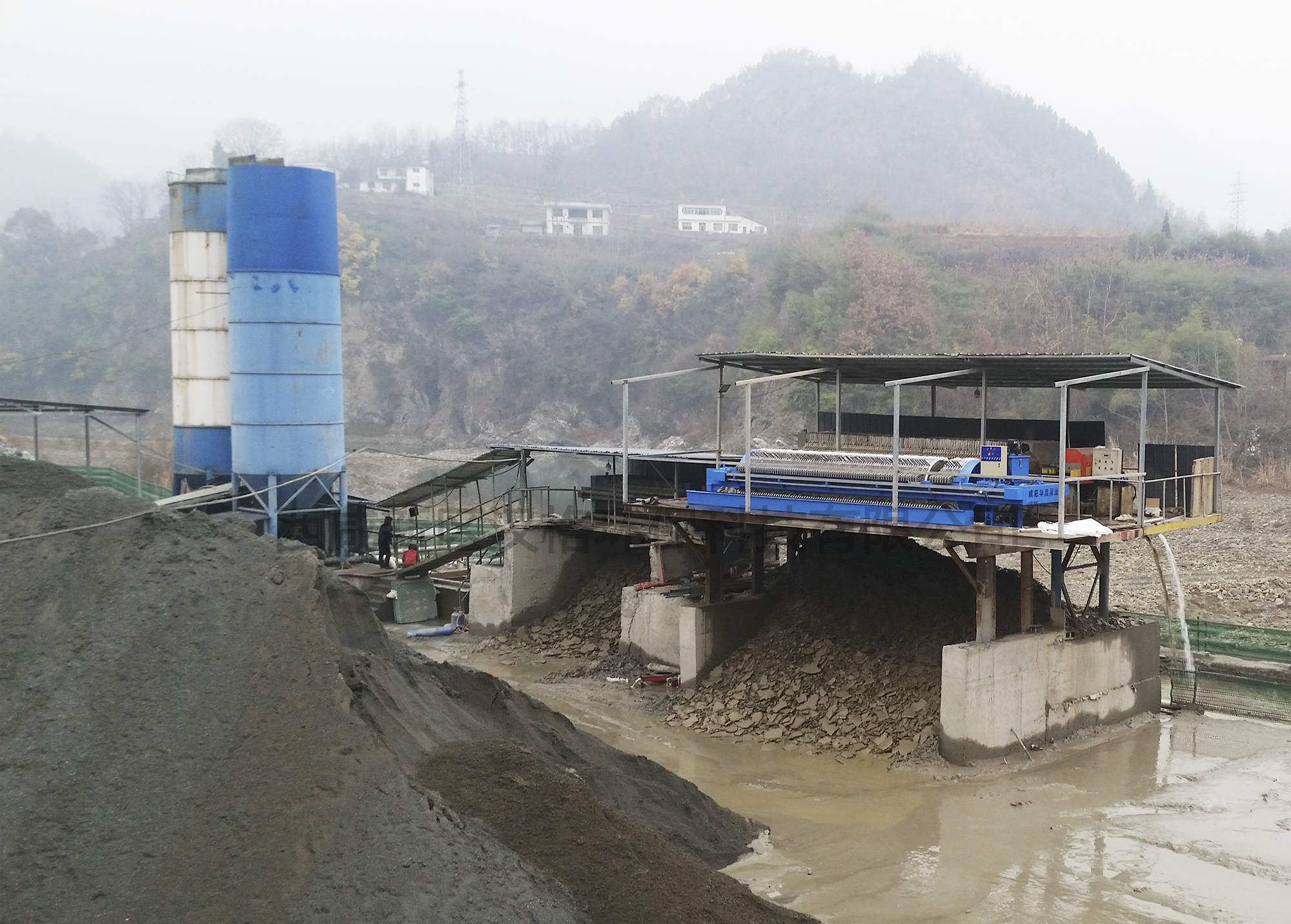

洗沙現場

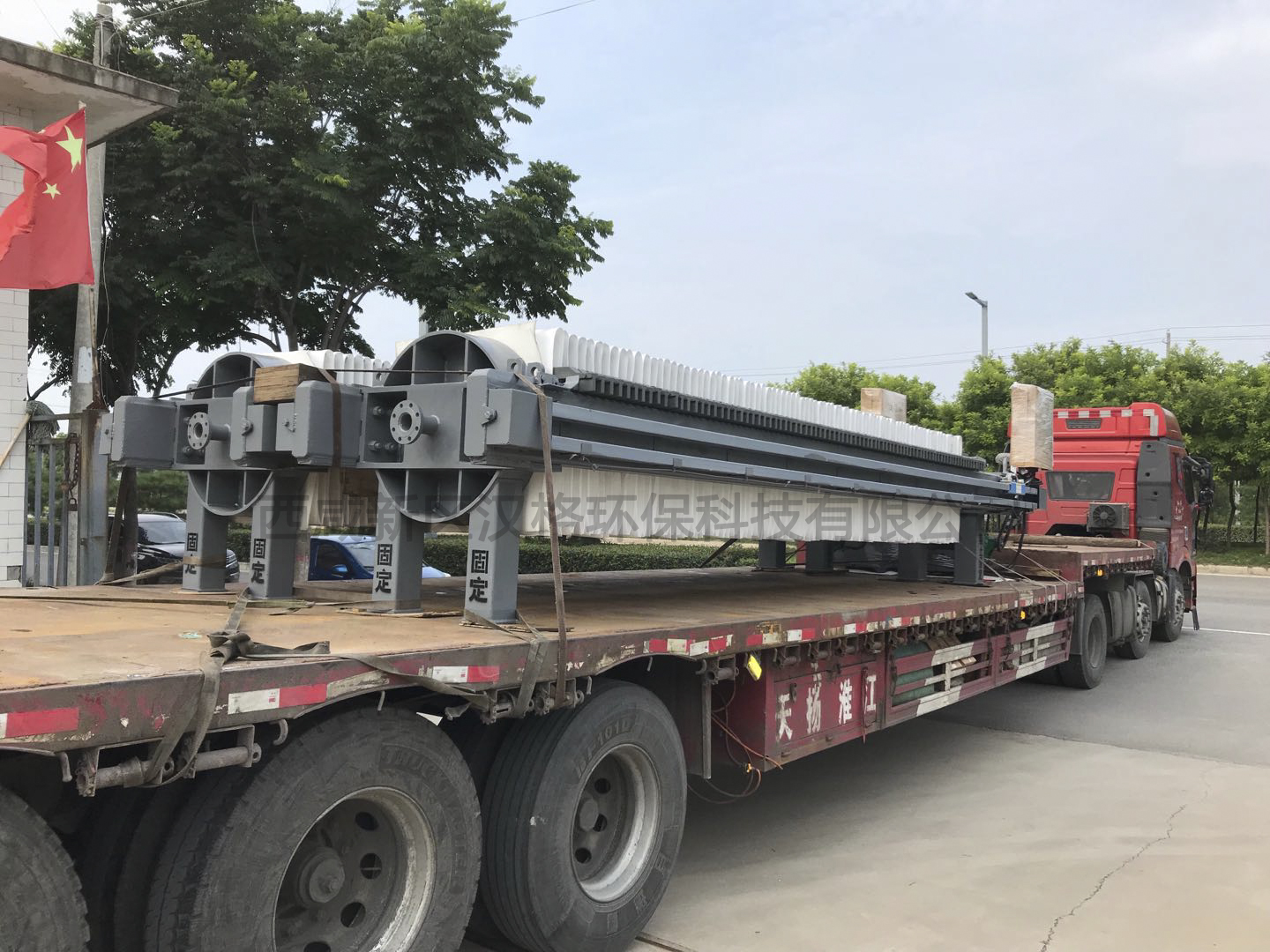

發貨圖片
焊接用的大型焊接機

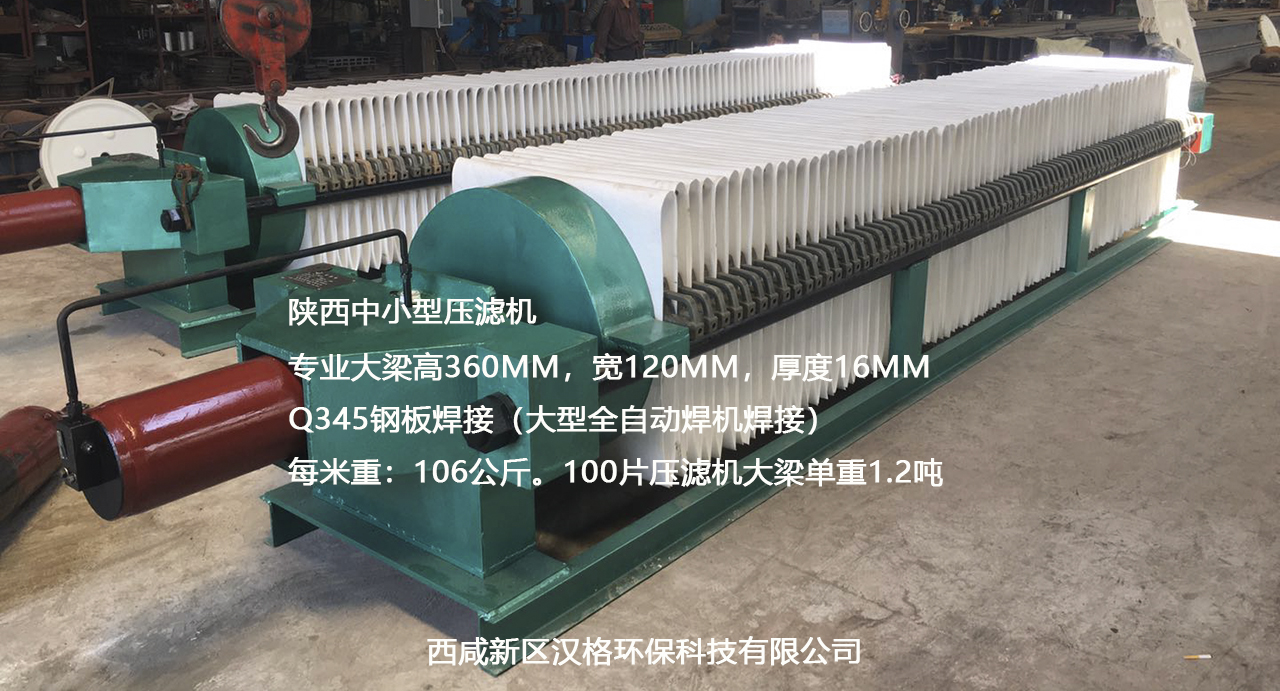

陜西壓濾機

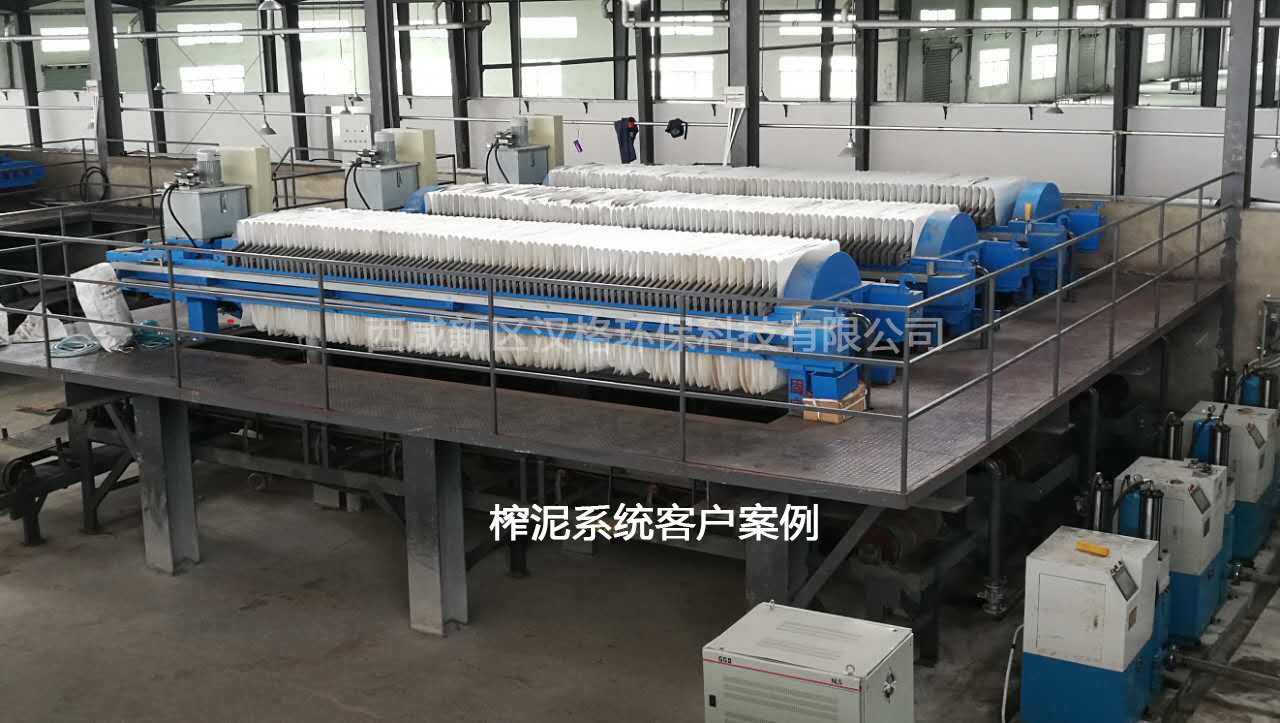

客戶案例
