一、高效壓濾機簡介:
高效壓濾機是一種間歇式的加壓過濾設備,用于精煤過濾,過濾效果好,濾餅含水率低。自動系列高效壓濾機采用積木式結構,各部分結構合理,聯結簡單,使用不同的組合,適用于不同用戶的要求。整機具有自動化程序高,生產能力大,能夠在高壓力操作,濾餅中含液率低,單位產量高,占地面積小等特點。

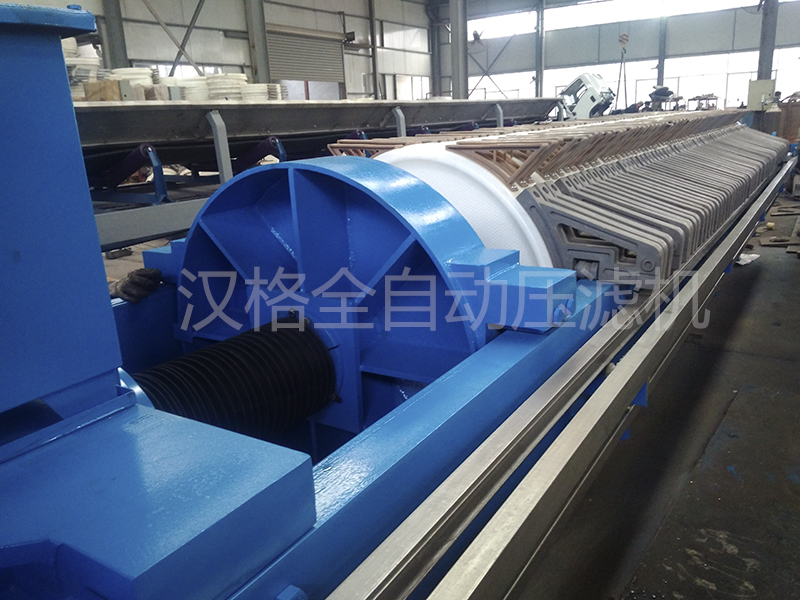

高效壓濾機
二、高效壓濾機的結構:
高效壓濾機,包括機架、壓緊板和止推板,壓緊板和止推板之間設有壓濾單元,機架上設有用于推動所述壓緊板移動的液壓缸,且所述止推板上設有物料進入孔,其特征在于:壓濾單元包括壓濾板,壓濾板的一端端面上設有內凹的內凹槽,另一端面上設有安裝槽,安裝槽內與其滑動配合安裝有壓濾滑板,壓濾板和壓濾滑板的中心對應設有進料孔,設置在壓濾板和壓濾滑板上的進料孔上套裝設有進料管,進料管與設置在壓濾滑板上的進料孔滑動配合,壓濾板的兩端端面上分別設有濾布,進料管的兩端端口分別延伸伸出所述濾布外,壓濾板上還設有用于驅動所述壓濾滑板滑動的驅動機構。
1.自動清洗裝置
是安裝在高效壓濾機濾板下方的一種清洗濾布的裝置,該裝置由移動的清洗架和擺動動的清洗桿以及高壓清洗泵組成,清洗濾布是在卸料結束后進行的,或若干個工作循環后清洗一次,通過清洗噴嘴射出高壓水進行清洗。設計單擺桿清洗機構,結構新穎,清洗效果好,實現濾板下方清洗,擺桿內長短相連的清洗高壓霧狀由噴頭組成,動作特點是,定位準確,運行平穩,擺動速度均勻,清洗面大,一次可清洗兩個面,清洗壓力始終保持在1Mpa。實行全封閉,無需值守。
采用人字型連桿機構分別安裝于濾板的兩側中上部位,濾布通過連接桿、彈簧、掛鉤等與人字型連桿機構相連,通過彈簧的拉伸,卸料時,由于濾板拉開,引起濾布在人字型機構振動,有助于泥餅從濾板上剝落。整個過程無需外力及人工現場操作。由于鋼鐵煙塵廢水中固體粒徑小,粘度大,泥餅不易剝落,此曲張機構完全適用鋼鐵煙塵廢水的過濾。
2.自動翻板系統
它是安裝在濾板下方的一種集液裝置,當壓濾機在進料時,濾板下方滲漏部分液體,流入翻板后(自動集水盤)順流到壓濾機兩邊,通過集液槽匯入集中池,主要優點是液體不能流入到過濾后的固體物料中。對于鹽水的過濾,更大的節約了鹽水,減少成本,提高生產的效益。更有利在沖洗濾布時,洗液能集中流出,減少工人勞動強度,更好保護操作環境。
自動控制原理:它是由低速電機4.8r/min,通過聯軸器帶動翻板(自動集水盤),由部分電器及感應開關使翻板(自動集水盤)自動打開、關閉。
3.液壓開合式儲泥斗
采用8mm厚質量較好的Q235鋼板鏈接而成,由液壓油缸(單面雙油缸)活塞桿帶動扇形門關閉、開啟,卸料時扇形門關閉,集中貯存便于卡車運輸,整體機械強度高,卸料時無卡料,儲泥時無泄漏。使用后環境好,勞動強度低。
控制方式:采用液壓自動保壓系統控制,通過電磁換向閥換向來實現扇形門的開啟和關閉,電控系統采用繼電器電路控制,具有性能可靠,安全穩定的特點。

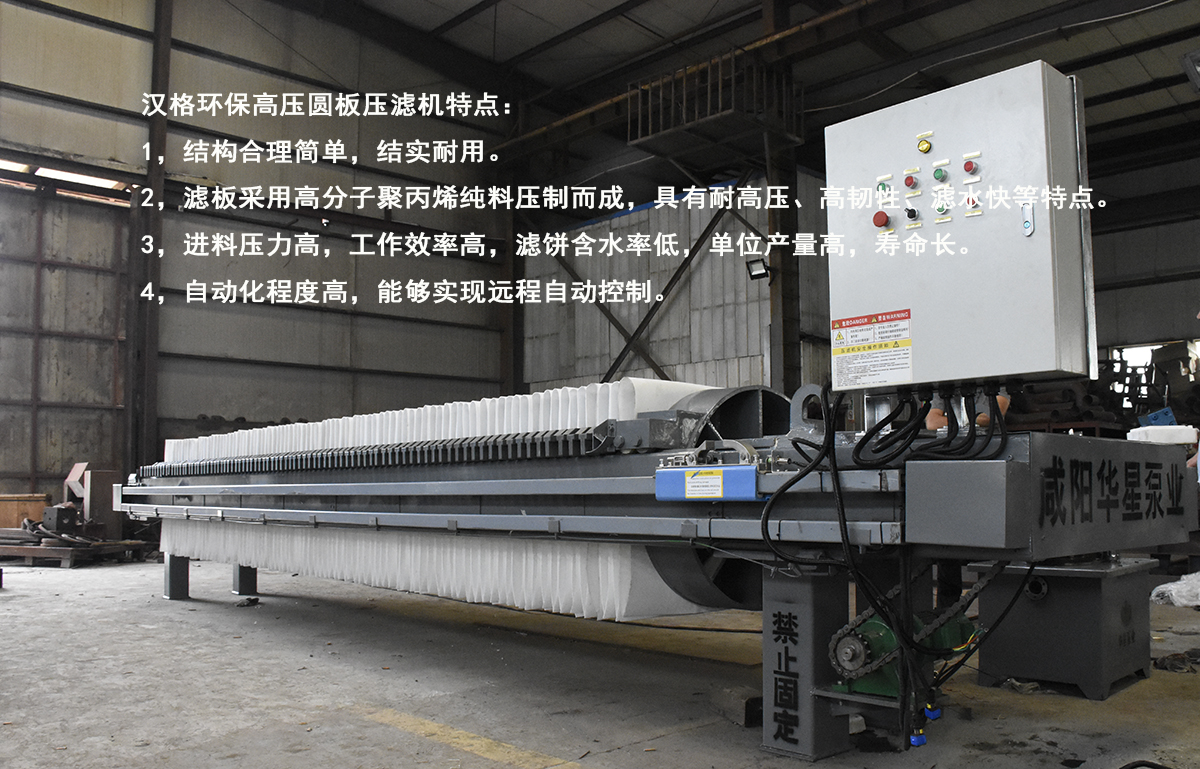

三、高效壓濾機的特點:
1、油缸:采用強度較高的合金鋼無縫管經納米介質特殊加工而成,沒有炸裂的隱患;
2、濾板:引進耐高溫耐高壓配方生產,性能質量具國內前列;
3、主體機架、大梁:選用優質碳素結構鋼實心鋼梁制造,抗彎曲、抗變形能力非常高。
四、高效壓濾機的技術參數:
請來電索取參數
【溫馨提示】網站中標識的介紹參數僅做參考,根據原料浮動及具體細節以來電咨詢?yōu)闇?zhǔn),歡迎新老客戶來公司考察面談。全體員工竭誠為您服務!全國服務熱線:13891481115
華星佳洋壓濾機和壓濾機專用泵產品

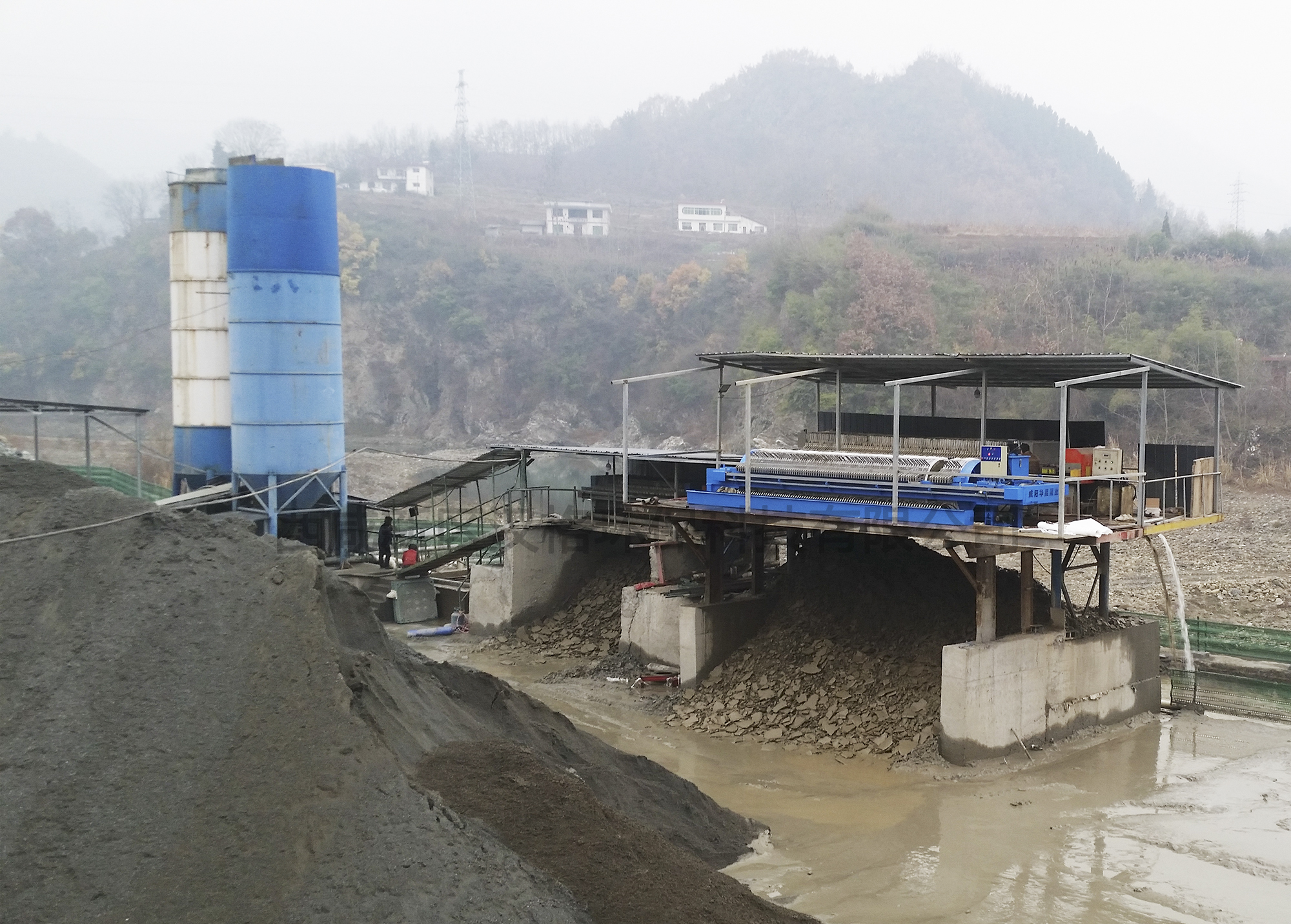

洗沙現場

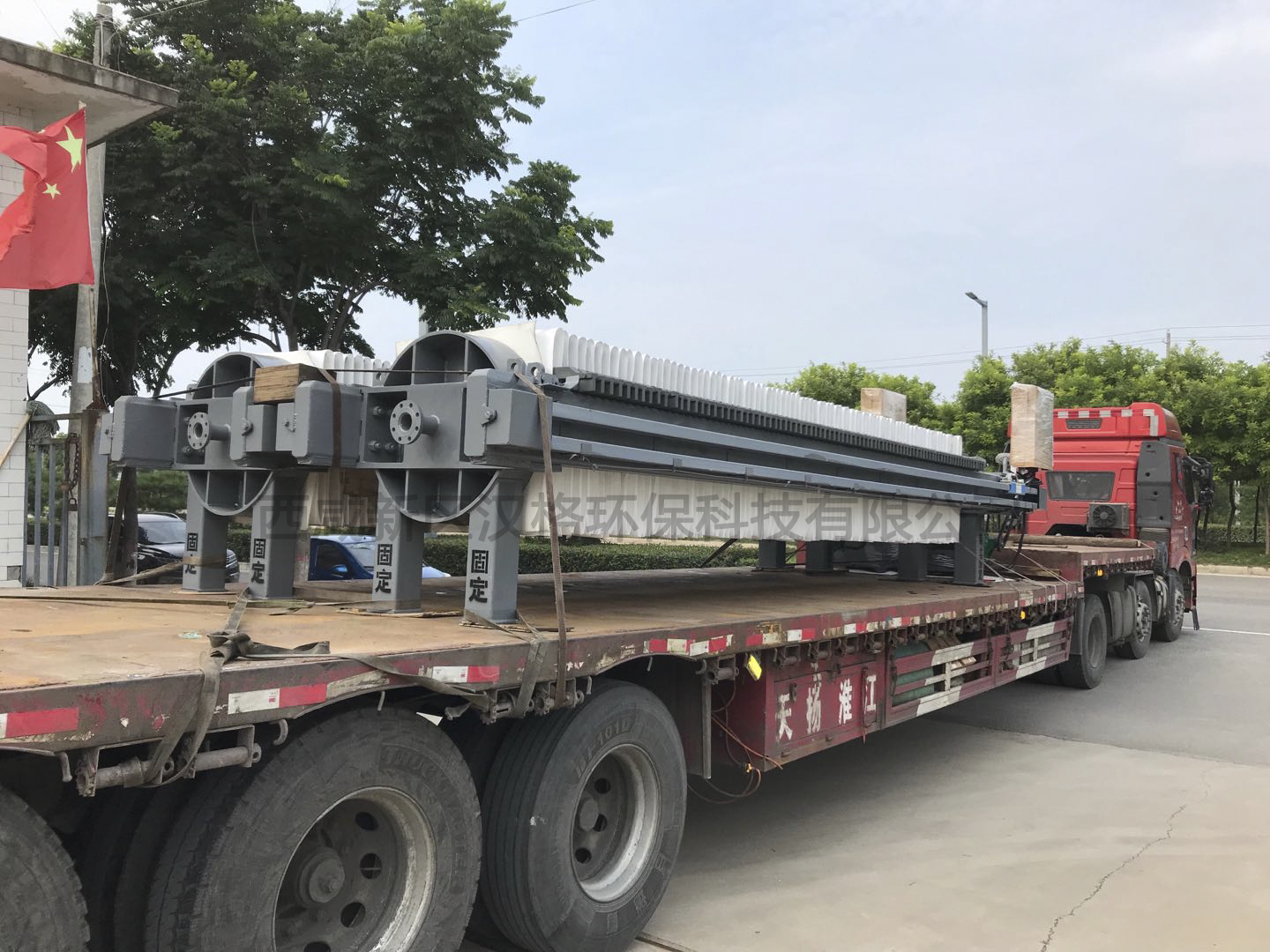

發貨圖片

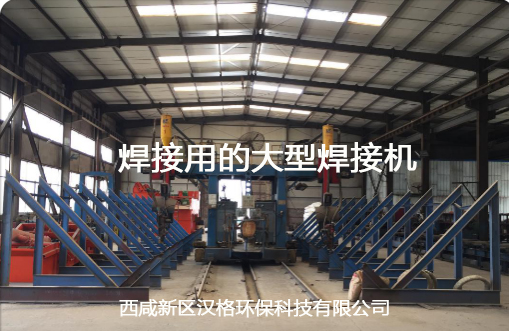

焊接用的大型焊接機
陜西壓濾機

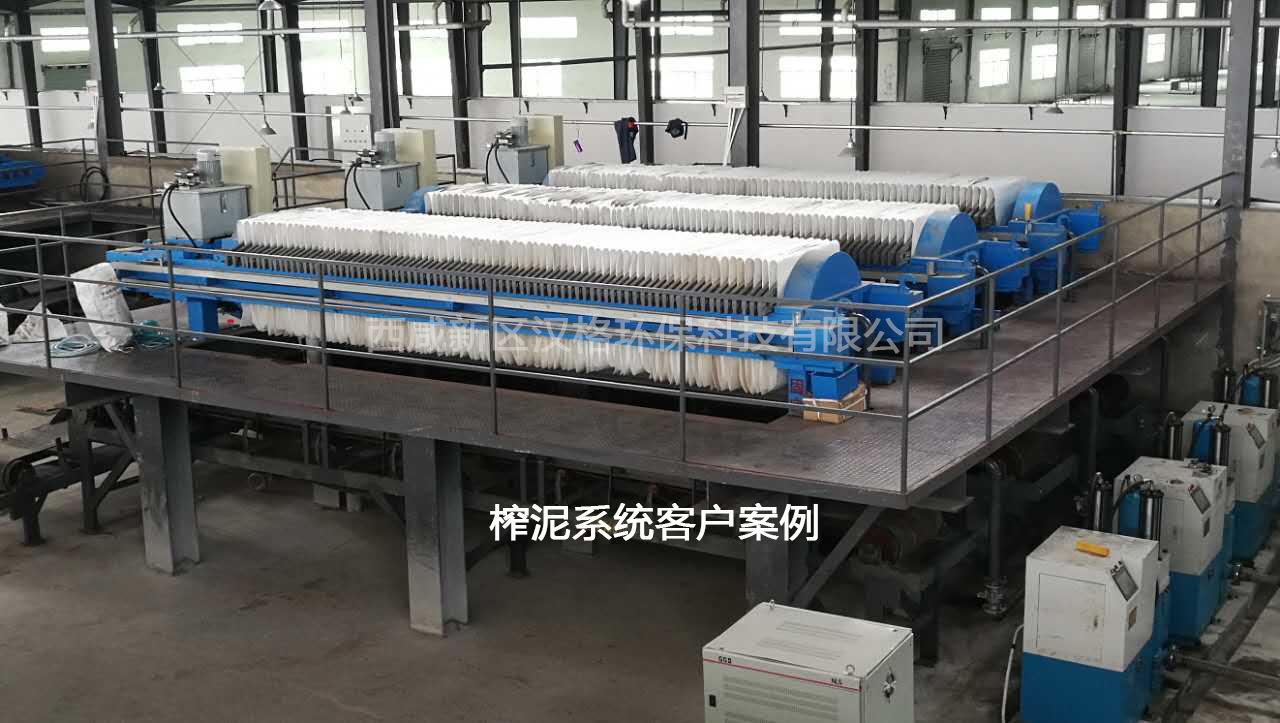

客戶案例
