150平方程控自動拉板廂式壓濾機

時間:2023-04-25 11:05:01 點擊:0

產品圖片:

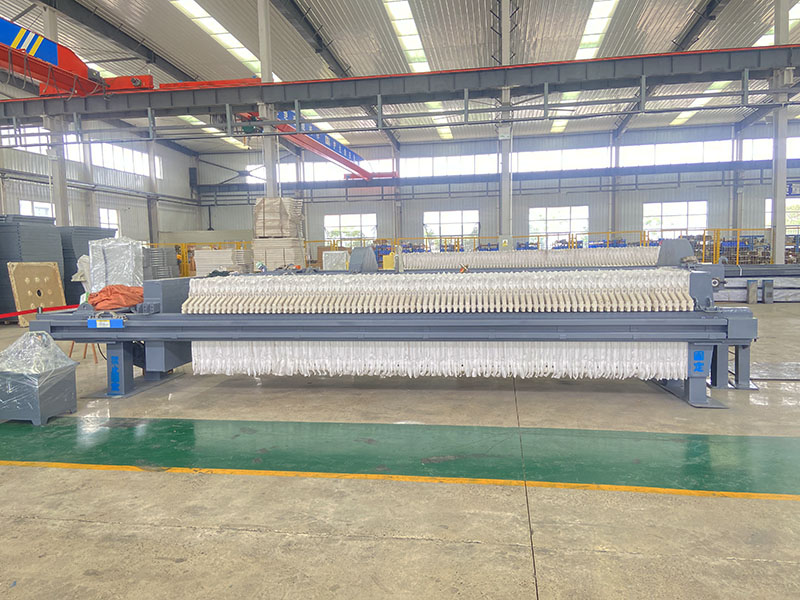

150平方程控自動拉板廂式壓濾機

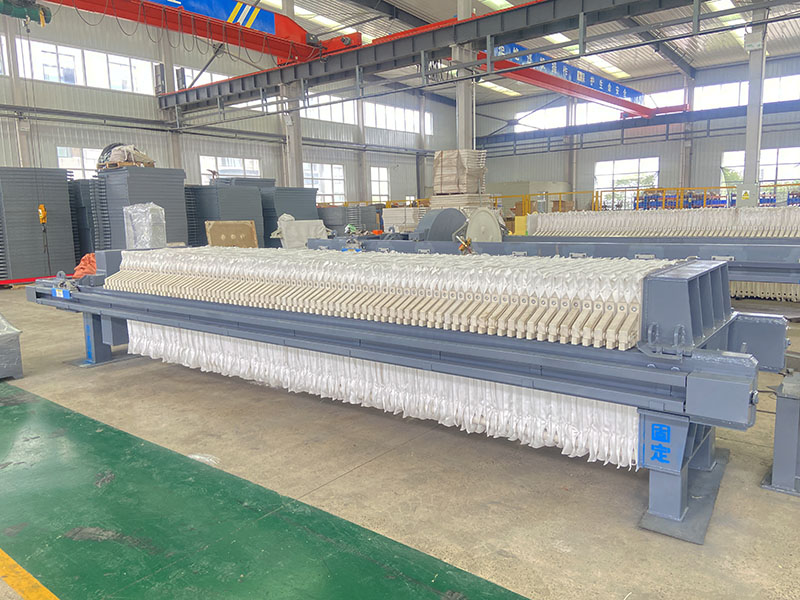

150平方程控自動拉板廂式壓濾機

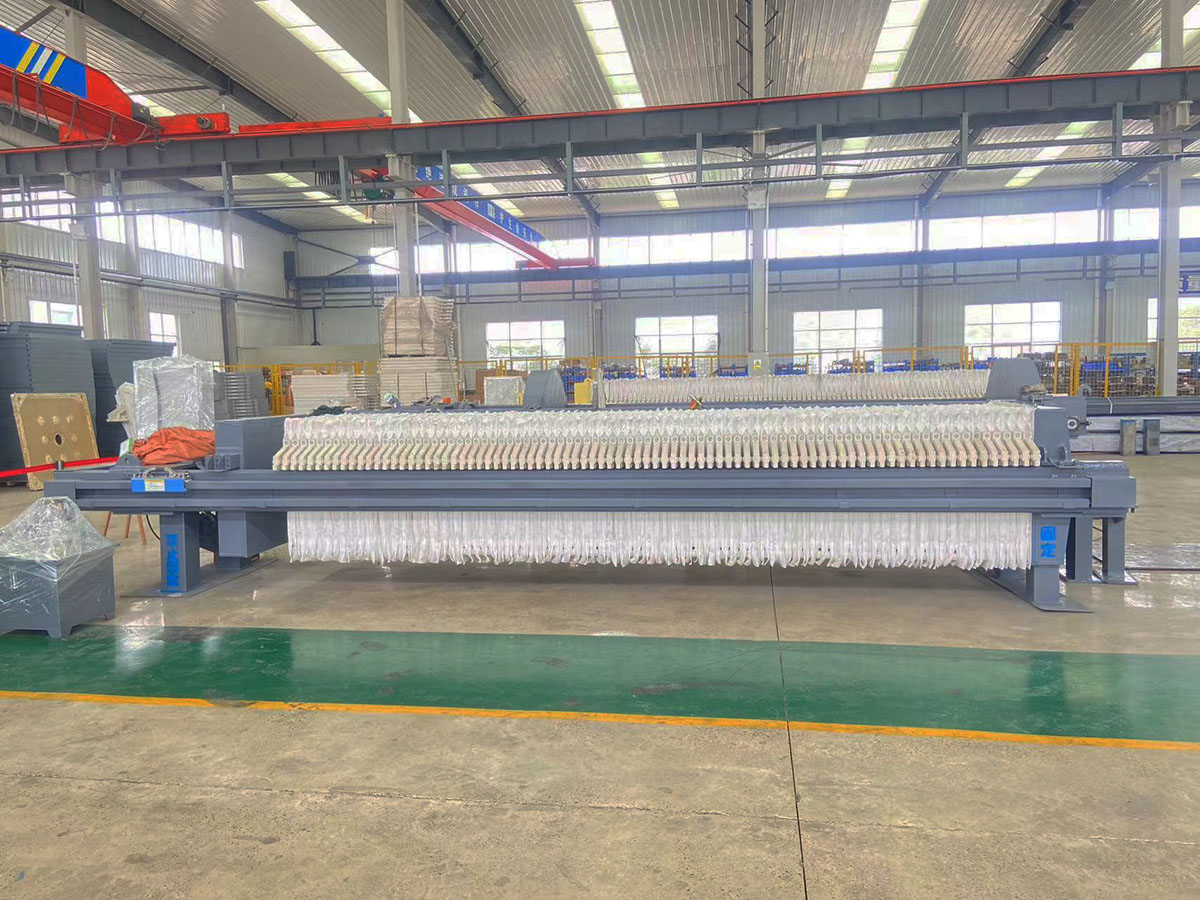

150平方程控自動拉板廂式壓濾機

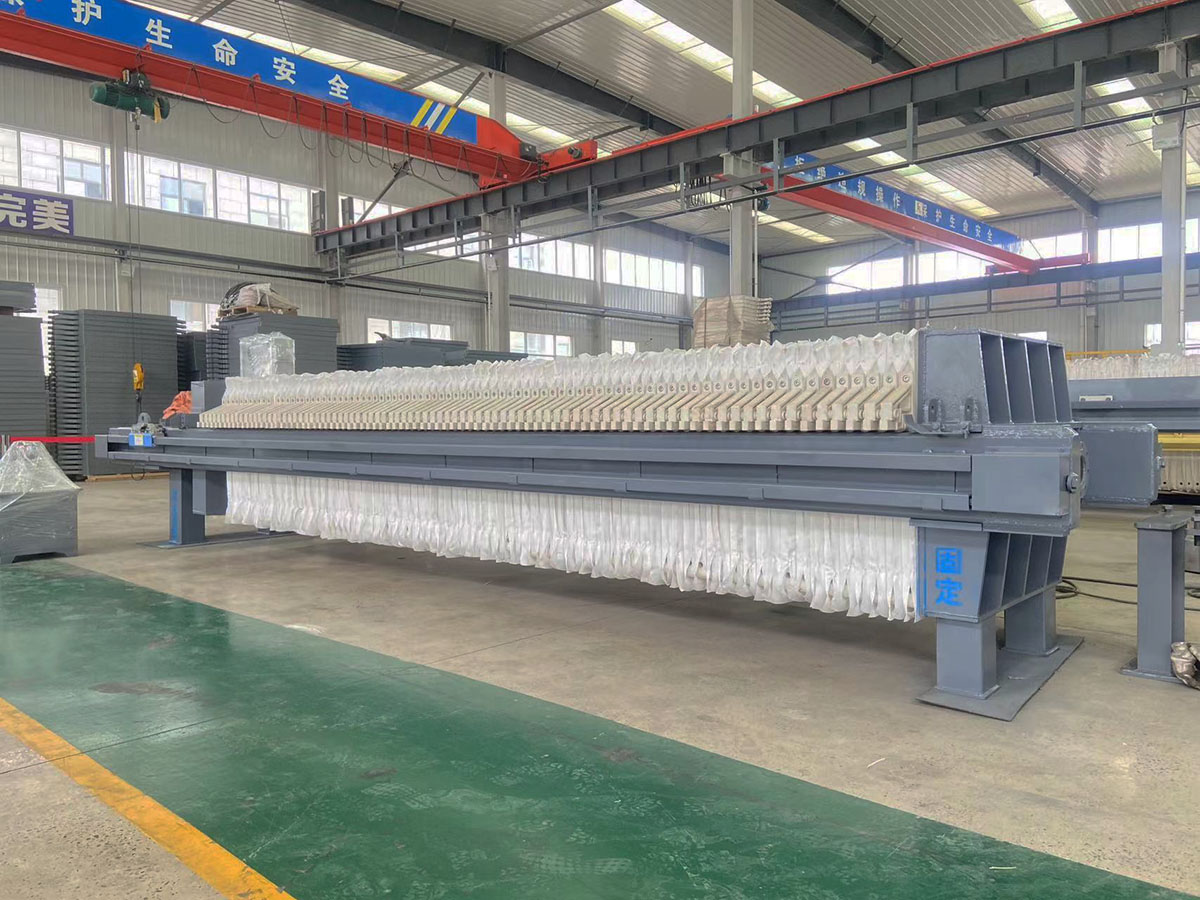

150平方程控自動拉板廂式壓濾機

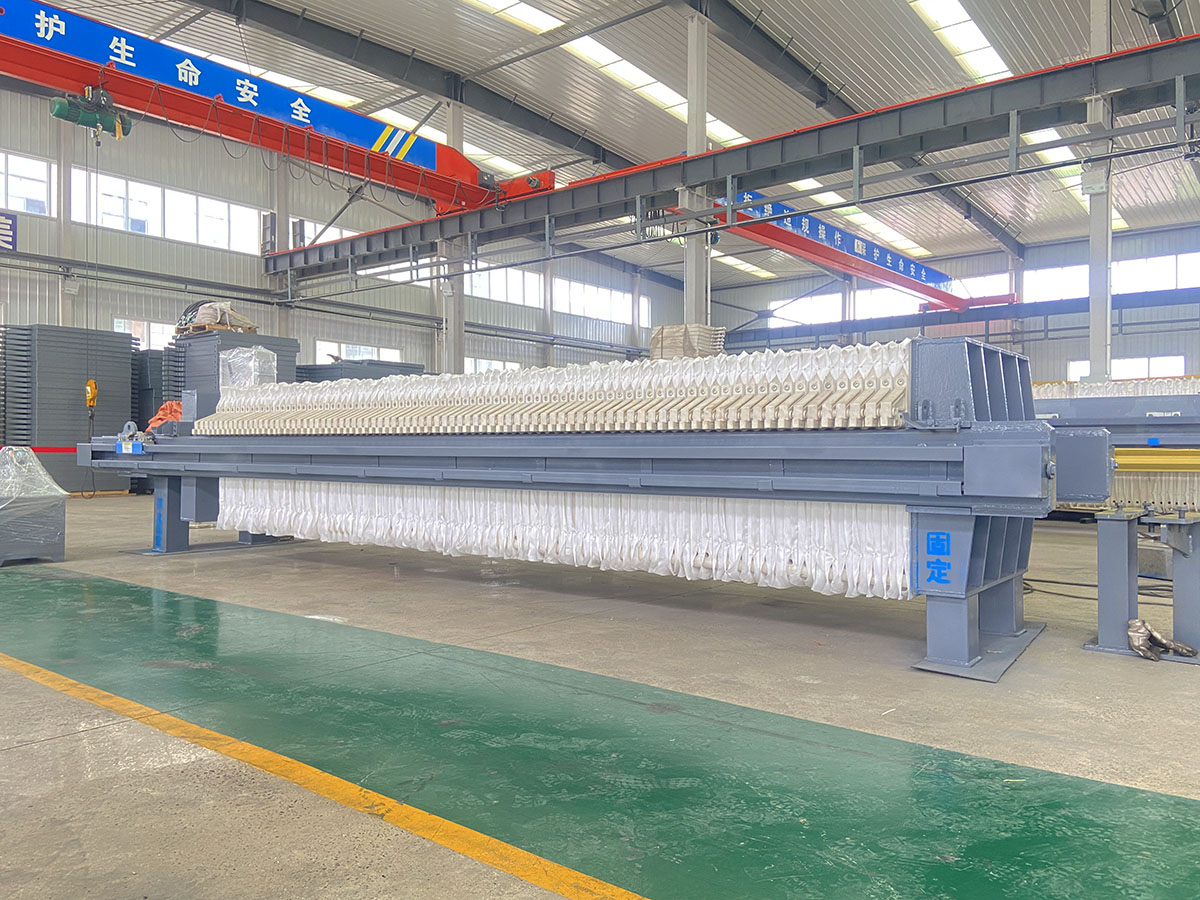

150平方程控自動拉板廂式壓濾機

150平方程控自動拉板廂式壓濾機


150平方壓濾機參數:


150平米隔膜壓濾機技術參數:

1

配套

備注

基本參數

濾板數量

廂式板數量:42

隔膜板數量:43

原料增強聚丙烯(含頭尾濾板)

濾板規格

1000mm*1000mm(外徑)

濾布數量

86件套

含頭尾板濾布

濾布型號

濾布

配套

濾布規格

與型濾板配套

配套

手柄

自動拉板

優質PP材質;大梁V型定位,保證濾板直線排列且受力均勻

濾室數量

86個

濾餅厚度30mm

濾室容積

2260L

單次卸料產生濾餅的體積

過濾面積

m2

150

外形尺寸

大約7450mm*1520mm*1300mm

長**高以供方提供詳細圖紙為準!

地腳中心

以供方提供詳細圖紙為準!

整機質量

9500kg

設備運行重

基本結構

主機機架

選用Q235A中板

經二氧化碳?xì)怏w保護焊焊接成形;敞開式結構;整機防腐處理

主梁結構

 Q235A加厚矩形鋼

采用箱式焊接結構設計,焊縫平整、美觀;兩根配套主梁夾緊后同時加工,濾板受壓時不產生傾斜的側向力,保證加工精度。

表面處理

高速拋丸機噴砂處理

經高速離心拋丸消除銹跡和氧化鐵皮;采用環氧云鐵底漆噴涂處理后,整機外噴塑防腐處理

進料方式

止推板中心進料孔DN法蘭

內襯可拆式衛生級ABS

出液方式

明流雙出

出液方式明流

吹氣方式

無需

無

驅動方式

高壓油泵

臥式電機驅動

過濾壓力

1MPa

運行壓力

壓榨壓力

1.2MPa

運行壓力

壓緊壓力

25Mpa

運行壓力

儀控液壓

PLC

西門子

PLC為可編程控制器,品質保障

電器元件

西門子

品質保障

壓緊方式

液壓壓緊/自動保壓/自動補壓

液壓油缸

增強型可拆卸式油缸

活塞桿工作

整體具有硬度高、耐磨性能好、抗腐蝕等優點。

油缸密封

聚氨酯+四氟銅密封圈

奧地利技術;質保1

液壓油管

高壓MPA/低壓MPA

絕不爆管/安全保證

液壓站

4KW

主體為制作;電機4KW;上海大眾油泵、上海華島液壓閥件;碳鋼折彎焊接,密封,空氣過濾外置式油泵,散熱效果好,檢修方便;高低壓油管為國標軟連接

液壓馬達

上海大眾液壓

25MPa

主電機

4KW

品質保障

控制箱

分體式或可固定于主機

主體制作碳鋼噴塑,質量保障

儀表

0-40Mpa電接點壓力表

東方儀表;質量保障

運行環境

使用溫度

80

無大幅溫度波動

過濾介質

濾布

運行要求

水平基礎/避雨遮陽

進料端焊死固定,液壓端滑動
