廂式壓濾機結構圖

　　廂式壓濾機的結構由濾板、濾框和濾布組成的過濾部分和對過濾部分進行壓緊的機架組成。板框壓濾機的特點是液壓泵站、電機和電器控制箱分別裝在油缸座和油箱體內，使機身、電器、液壓三部分融為一體。機器安裝調試后，只需接通電源即可投入使用。它具有造型美觀、結構緊湊、占據空間小等突出優點。

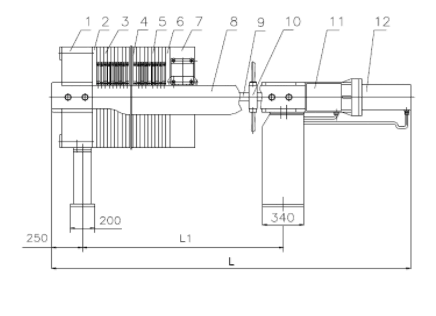

　　廂式壓濾機結構圖如下：
