壓濾機的分類:
1)按過濾元件分:板框式、廂式、隔膜式
2)按出液方式分:明流、暗流、明暗通用
3)按機架結構分:橫梁式、懸掛式、框架式
4)按壓緊力來源分:液壓(液壓自保、人工鎖緊、手動液壓)、手動、機械
5)按自動化程度:全自動、半自動、手動
6)按洗滌方式分:順洗、逆洗(單向洗、雙向洗、雙向交叉洗、側洗)
7)按板接進料方式分:上角進料、上中進料、中進料、下角進料
8)按濾板安裝方向分:臥式、立式、轉鼓式

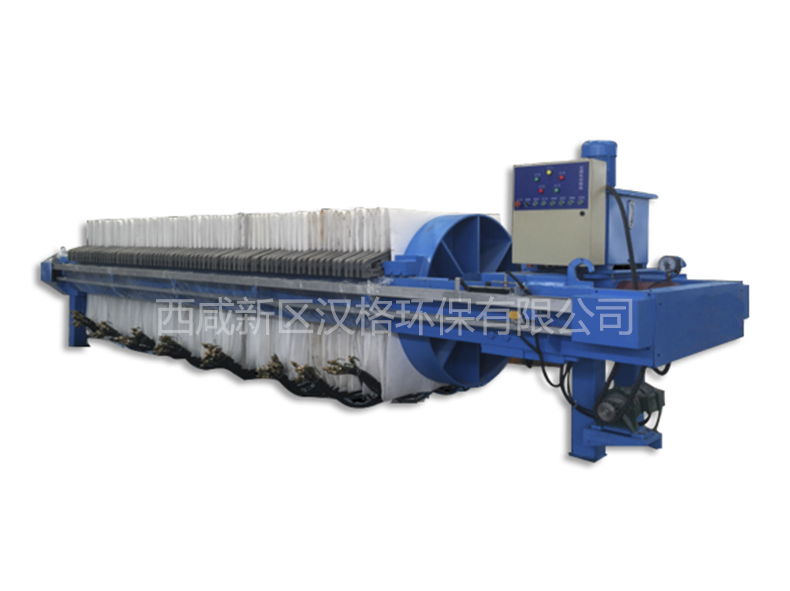

通常常見的是臥式壓濾機,而臥式中常見的是側梁式和高懸梁式,其中側梁式壓濾機是壓濾機制造行業的主要產品,占壓濾機行業產量的95%,所以從事壓濾機設計、加工、制造、安裝、調試和維護工作的所有人員都應該有足夠的認識和了解。
壓濾機的組成
壓濾機主要由機架、液壓系統、電控系統、濾板以及輔助系統組成。
壓濾機壓緊力的計算方法
1.壓濾機額定進料壓力F1=液壓系統壓強P1X液壓缸缸內徑面積S1
2.濾室部分反推壓力F2=工作壓強P2(過濾、洗滌、吹風、壓榨)X濾室內的有效作用面積S2
1)濾室內工作壓力受制于壓濾機的壓緊壓力,即壓濾機機架等所允許的_操作壓力。
2)濾板在一定的操作溫度下所允許的_操作壓力。
3)F1>F2(壓緊壓力應大于進料壓力)。
