壓濾機的工作原理及構造.壓濾機是利用一種特殊的過濾介質,對對象施加一定的壓力,使得液體滲析出來的一種機械設備。使混合液中的固體提取出來,實現固、液分離的作用。
壓濾機廣泛應用于醫藥、化工、標準件、制藥、冶金、染料、食品、釀造、陶瓷、煉油、污水處理等環保行業。
壓濾機分類:
按照過濾方式分類:廂式壓濾機、板框壓濾機、帶式壓濾機、隔膜式壓濾機;
按照結構分類:懸梁式壓濾機和帶式壓濾機;
按照壓力方式分類:液壓壓緊、手動千斤頂壓緊、機械壓緊。
壓濾機如何工作?

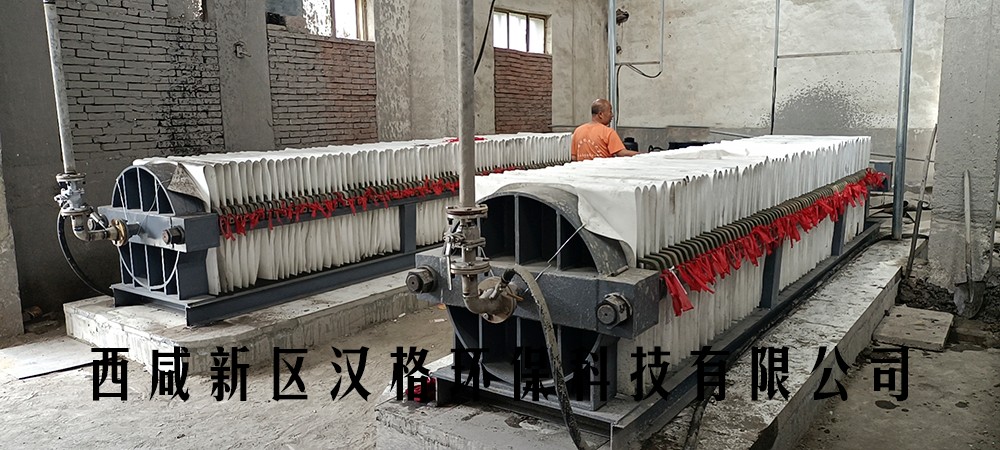

壓濾機一般由頭板、尾板、濾板、液壓缸、主梁、傳動及拉開裝置等部分組成。液壓缸活塞推動頭板,使濾板壓緊相鄰的濾板形成濾室;由泥漿泵將泥漿送入濾室,水透過濾布經排液口排出,固體泥漿在濾室形成濾餅。當泥漿充滿濾室后,用高壓泵繼續對泥漿進行加壓過濾,使固液在濾室內分離。
步驟一:壓緊濾板
操作液壓系統,使尾板向頭板方向移動,把在頭板和尾板之間的全部濾板壓緊。由此,在相鄰的濾板間構成了中空的密封濾室。
步驟二:壓濾過程
給料泵將泥漿從尾板的給料孔輸送到濾室里,當濾室充滿泥漿后,壓濾過程開始,泥漿借助給料泵的壓力,進行固液分離。
在壓濾初期,泥漿在濾室內濾餅厚度不大,濾餅的阻力較小,脫水速度快,通常此時用低揚程、大流量的泵。隨著濾餅厚度增加、阻力增大,壓濾速度下降,此時應用高揚程小流量的泵。壓濾過程所需的時間,根據泥漿的過濾特性和工藝要求而確定,當達到規定壓濾時間,停止給料,壓濾過程完成。
步驟三:松開濾板
操縱液壓系統,將頭板退回到原來位置。
步驟四:濾板卸料
傳動及拉開裝置上的傳動鏈,相繼將濾板拉開,濾餅借助自重脫落,由下部的運輸機運走。
影響性能的因素:
壓力:
影響壓濾機的過濾效果的主要因素就是壓力的控制,眾所周知,壓濾機的主要工作原理就是通過壓力的控制和調節實現過濾的功能,所以壓力系統的好壞與否直接關系著過濾效果的好壞。
速度:
影響壓濾機性能的另外一個因素就是過濾的速度,現在很多生產商都在一味的追求產品過濾的速度而忽視了過濾的實質,其實要根據液體的濃度和阻力等不同的因素來考慮和適當?shù)姆峙錂C器的使用速度,這是在購買之前設計人員需要自己設計好的。
過濾面積:
影響壓濾機的過濾效果的因素還有濾器面積,眾所周知,濾波器的面積越大同時通過的物體的流量就會越快,從中帶走的殘渣也會越多,過濾效果也會越差,當然同種密度規格的之間是大面積不如小面積的濾器,但是對于網狀面積不同的產品上面的這種比較方法就不適用了。
